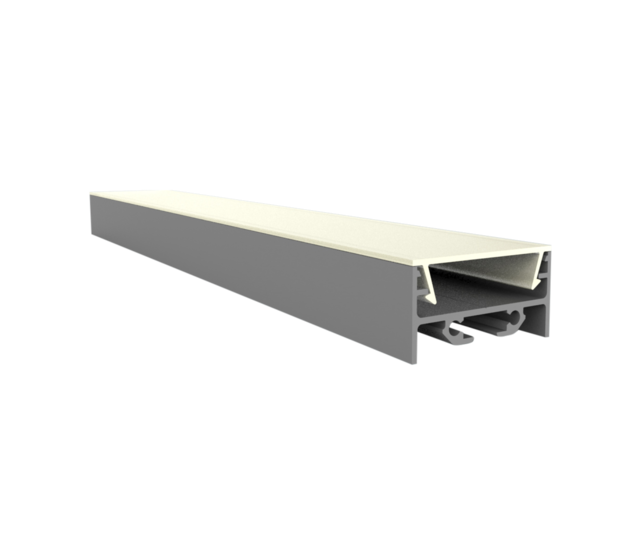

LED-Aluprofil 30x15 mm mit opaler Klick-Abdeckung für gleichmäßige Lichtverteilung und saubere Montage

Das XL304 ist das flache Profil der Serie: 30 Millimeter breit, nur 15 Millimeter hoch. Man wählt es, wenn die Bauhöhe knapp ist – unter Oberschränken, an Regalböden, in flachen Vouten.

Neu ist, dass sich dieses Profil nicht mehr auf die flache Bauform festlegt. Mit der hohen oder der halbrunden Abdeckung wächst es auf 30 Millimeter Gesamthöhe – und wird vom unauffälligen Träger zum eigenständigen Lichtkörper. Gewechselt wird nur die Abdeckung, nicht das Profil.

Das ist mehr als eine Stilfrage: Bei einem so flachen Profil verdoppeln die hohen Abdeckungen den Abstand zwischen LED-Streifen und Lichtaustritt. Genau dieser Abstand entscheidet darüber, ob man einzelne Lichtpunkte sieht.

Auf den Punkt

• Flaches Aufbauprofil, 30 x 15 mm, natur eloxiert
• Fünf Abdeckungen: opal, klar, getönt sowie hoch-eckig und halbrund
• Gesamthöhe 15 mm flach oder 30,00 mm mit hoher Abdeckung
• Montagefläche 21,91 mm – Platz für zwei Bänder nebeneinander
• Dieselben Abdeckungen wie beim XL306, da beide 30 mm breit sind
• Massives Aluminium für wirksame Wärmeableitung
• Länge 2000 mm oder 1000 mm, vor Ort kürzbar
• Aufhängesystem für Pendelmontage erhältlich
• Endkappen und Montageklemmen separat erhältlich
• Für trockene Innenräume, Artikelnummer 303182

Warum die hohen Abdeckungen hier mehr bewirken als bei einem dicken Profil

Zwischen LED-Streifen und Abdeckung liegt bei der flachen Variante gut ein Zentimeter. Das ist wenig. Auf dieser kurzen Strecke kann sich das Licht kaum verteilen – bei SMD-Streifen mit 60 oder 80 LEDs pro Meter zeichnen sich die einzelnen Punkte deshalb oft noch in der Abdeckung ab.

Die hohe und die halbrunde Abdeckung setzen 15 Millimeter obendrauf. Der Mischraum verdoppelt sich damit, und das löst das Problem in den meisten Fällen:

• Punkte verschwinden. Aus einer Perlenkette wird eine durchgehende Leuchtfläche.
• Farben mischen sauberer. Bei RGBCCT-LED-Streifen sitzen die Farbchips nebeneinander – mehr Mischraum heißt weniger farbige Säume.
• Zwei Streifen werden zu einer Linie statt zu zwei erkennbaren Bändern.

Zum Vergleich: Beim 30 Millimeter hohen XL306 ist der Mischraum ohnehin groß, dort sind die hohen Abdeckungen vor allem eine Gestaltungsfrage. Hier beim flachen XL304 sind sie zusätzlich die technische Lösung für sichtbare Punkte. Mehr dazu im Ratgeber homogene LED-Beleuchtung.

Fünf Abdeckungen: ein Profil, zwei Bauhöhen

Die drei flachen Abdeckungen halten die Bauhöhe bei 15 Millimetern. Opal ist die Standardwahl; klar liefert das meiste Licht, zeigt aber die LEDs und passt nur zu COB-Streifen oder verdeckter Montage; getönt ergibt eine dunkle Fläche im Aus-Zustand und kostet rund 45 Prozent des Lichts.

Hoch-eckig ergibt einen rechteckigen Lichtbalken mit klarer Kante, halbrund einen weichen Bogen ohne Abrisskante. Beide geben Licht auch zur Seite ab – aus der flachen Leiste wird ein Körper, der von mehreren Seiten gesehen werden darf.

Vom Unterbauprofil zur Pendelleuchte

Diese Kombination lohnt sich besonders: halbrunde Abdeckung plus das passende Aufhängesystem. Damit hängt eine 30 Millimeter hohe, rund abschließende Lichtröhre frei im Raum – über dem Esstisch, der Kücheninsel oder dem Besprechungstisch.

Was dabei entsteht, ist optisch eine Pendelleuchte, technisch ein Profil mit frei wählbarem LED-Streifen: Lichtfarbe, Helligkeit und Dimmbarkeit bestimmst du selbst, und die Länge richtet sich nach dem Tisch, nicht nach dem Katalog.

Für diese Anwendung gilt: Beide Enden sind sichtbar, also plane zwei Endkappen in der passenden Bauform ein – die flachen Kappen passen hier nicht.

Platz für zwei Streifen nebeneinander

Die Montagefläche ist 21,91 Millimeter breit. Damit passen zwei 10-Millimeter-Bänder nebeneinander, und das eröffnet zwei Möglichkeiten: entweder ein warmweißes und ein neutralweißes Band, zwischen denen du umschaltest, ohne CCT-Streifen und CCT-Controller zu brauchen – oder zwei identische für den doppelten Lichtstrom. Dazu bleibt Platz für Zuleitungen und Lötstellen.

Welcher LED-Streifen passt dazu?

Bei der flachen Abdeckung sind COB-LED-Streifen klar im Vorteil – sie haben keine Einzelpunkte, die durchscheinen könnten. Mit einer hohen Abdeckung funktionieren auch 24-V-LED-Streifen in SMD-Technik problemlos.

Zur Lichtfarbe: Warmweiß mit 2700 bis 3000 K für Wohnräume, Neutralweiß mit 4000 K für Küche und Arbeitsbereiche. Das Netzteil gehört nicht ins Profil; passende 24-V-LED-Netzteile findest du bei uns.

Technische Daten

Montage: worauf du achten solltest

Zuschnitt. Gekürzt wird mit einer Metallsäge oder Kappsäge mit Alublatt. Entgraten genügt – bei der natur eloxierten Variante ist ein Nachfärben der Schnittkante nicht nötig, weil das freiliegende Aluminium farblich nahezu der Oberfläche entspricht.

Endkappen zur Abdeckung passend wählen. Flach, hoch-eckig und halbrund brauchen jeweils eine eigene Form. Und Achtung: Die Endkappen des XL306 passen nicht, auch wenn die Abdeckungen dieselben sind – der Profilkörper ist hier nur halb so hoch.

Befestigung. Montageklemmen werden angeschraubt und das Profil eingeklipst; für die Pendelmontage gibt es ein eigenes Aufhängesystem.

Streifen testen, bevor du die Abdeckung aufsetzt.

Nur Innenbereich. Für Außen, Bad oder Küchenspritzbereich wähle wasserdichte LED-Profile.

Häufige Fragen

Passen die Abdeckungen vom XL306 auch auf dieses Profil?
Ja. Beide Profile sind 30 Millimeter breit und haben dieselbe Nut – alle fünf Abdeckungen sind untereinander tauschbar. Die Endkappen dagegen nicht, weil sich die Bauhöhe des Profilkörpers unterscheidet.

Kann ich die Abdeckung später wechseln?
Ja. Alle fünf werden aufgeklickt und sind werkzeuglos abnehmbar. Du kannst flach starten und später auf halbrund umbauen, ohne das Profil zu tauschen.

Welche Abdeckung brauche ich bei einem SMD-Streifen?
Bei flacher Bauhöhe eine opale – und selbst dann können bei geringer LED-Dichte Punkte durchscheinen. Mit einer hohen Abdeckung ist das kein Thema mehr.

Passendes Zubehör

• COB-LED-Streifen – punktfreie Lichtlinie, ideal für die flache Bauform
• 24-V-LED-Netzteile – Versorgung nach Gesamtleistung
• Weitere LED-Profile – Übersicht über alle Bauformen

Für Pendelinstallationen, durchgehende Lichtlinien und Objektprojekte erstellen wir gern ein individuelles Angebot über unsere Projektanfrage.
