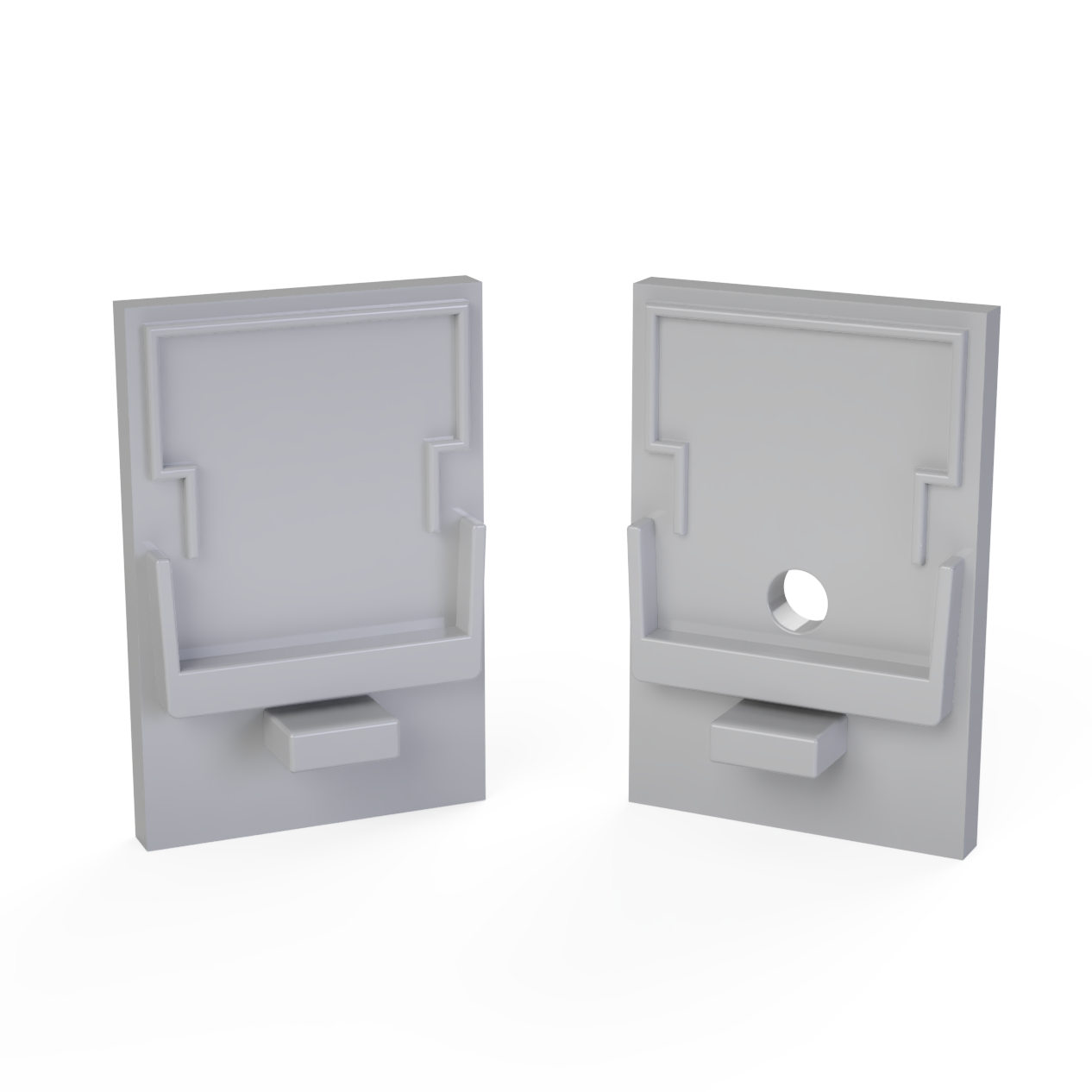

Endkappe mit Kabeldurchführung für hohe Abdeckung XL304ALU

Diese Endkappe gehört an das Einspeiseende eines XL304 mit hoher, eckiger Abdeckung. Sie verschließt den 30 Millimeter hohen Querschnitt in einem Teil – den 15 Millimeter hohen Profilkörper und die 15 Millimeter hohe Abdeckung – und führt die Zuleitung nach außen.

Die flache XL304-Kappe passt hier nicht. Sie ist nur 15 Millimeter hoch und lässt die aufgesetzte Abdeckung offen.

Auf den Punkt

• Für LED-Profil XL304 mit hoher, eckiger Abdeckung
• Querschnitt 30 x 30 mm
• Farbe Aluminium, abgestimmt auf das natur eloxierte Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Verschließt Profilkörper und Abdeckung in einem Teil
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar.

Nicht mit der XL306-Kappe verwechseln

Das ist die wichtigste Warnung bei diesem Teil. Das XL304 mit hoher Abdeckung misst außen 30 x 30 Millimeter – fast genau so viel wie das XL306 mit flacher Abdeckung, das auf 30 x 30,92 Millimeter kommt. Nebeneinander sehen die beiden Kappen praktisch gleich groß aus.

Innen sind sie aber völlig verschieden. Beim XL306 flach sitzt die Abdeckung ganz oben, der Profilkörper nimmt die vollen 30 Millimeter ein. Beim XL304 hoch liegt die Trennung zwischen Körper und Abdeckung genau in der Mitte, bei 15 Millimetern. Die Kappe muss ihre Rastnasen also an völlig anderen Stellen haben.

Falls du beide Profile im Haus hast: Beschrifte die Tüten beim Auspacken. Verwechselt merkt man es erst beim Aufstecken – und dann liegen schon beide Kappen offen auf dem Tisch.

Wohin mit dem Kabel

Weil der Profilkörper nur 15 Millimeter hoch ist, sitzt der LED-Streifen dicht an der Montagefläche – und damit auch die Durchführung im unteren Drittel der Stirnseite. Das ist günstig: Der Weg zur Wand oder Decke ist kurz.

Bohr ein Loch direkt hinter dem Profilende und führe die Zuleitung sofort in den Untergrund. Lass im Profil etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf das XL306?
Nein. Das XL306 ist doppelt so hoch im Profilkörper, die Rastgeometrie sitzt an anderer Stelle – auch wenn das Außenmaß ähnlich ist.

Passt sie auf die flache oder die halbrunde Abdeckung des XL304?
Nein. Für die flachen Abdeckungen gibt es eine niedrigere Kappe, für die halbrunde eine mit gebogener Kontur.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.
