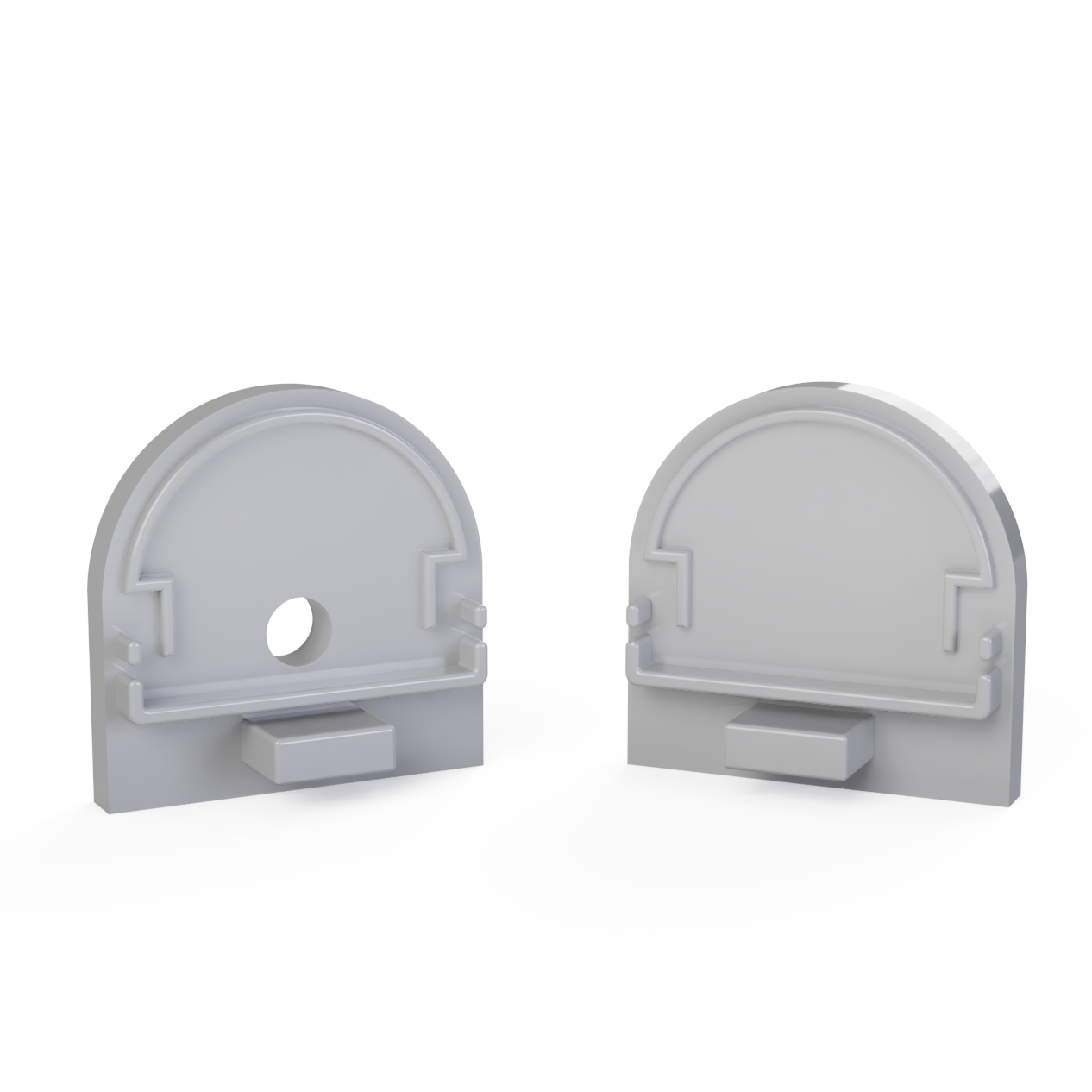

Endkappe mit Kabeldurchführung für halbrunde Abdeckung XL304ALU

Diese Endkappe ist der gebogenen Kontur der halbrunden Abdeckung nachgeformt und gehört an das Einspeiseende. Sie verschließt den 30 Millimeter hohen Querschnitt – unten 15 Millimeter gerader Profilkörper, darüber der Bogen – und lässt die Zuleitung heraus.

Eine eckige Kappe hinterlässt an der Rundung an beiden oberen Seiten einen sichelförmigen Spalt, genau dort, wo das meiste Licht austritt.

Auf den Punkt

• Für LED-Profil XL304 mit halbrunder Abdeckung
• Der Bogenkontur nachgeformt, kein Spalt an den Flanken
• Querschnitt 30 x 30 mm, oben bogenförmig
• Farbe Aluminium, abgestimmt auf das natur eloxierte Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Auch die halbrunde Kappe des XL306 passt nicht – dort ist der Profilkörper doppelt so hoch.

Bei Pendelmontage wird das Kabel zum Gestaltungselement

Die halbrunde Abdeckung am XL304 ist die Kombination, aus der zusammen mit dem Aufhängesystem eine Pendelleuchte entsteht: eine runde Lichtröhre über Esstisch, Kücheninsel oder Besprechungstisch.

Damit ändert sich die Rolle der Zuleitung. An einem Wandprofil versteckt man das Kabel. An einer Pendelleuchte gehört es dazu – aber nur, wenn es aussieht, als wäre es so geplant.

• Lege den Kabelaustritt an den Abhängepunkt. Läuft die Zuleitung parallel zum Abhängeseil nach oben, wirkt sie wie Teil der Konstruktion. Kommt sie an einem freien Ende heraus und verläuft schräg zur Decke, wirkt sie wie ein Provisorium.
• Richte die Durchführung nach oben oder hinten aus, nicht nach unten. Von unten schaut man bei einer Pendelmontage direkt auf das Profil.
• Fixiere das Kabel am Abhängeseil, etwa mit Spiralschlauch oder Kabelclips. Eine freie Schlaufe neben einer geraden Lichtlinie fällt sofort auf.

Bei Wand- oder Deckenmontage gilt dagegen das Übliche: Bohrung direkt hinter dem Profilende, Kabel sofort in den Untergrund.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Achte darauf, dass die Rundungen von Kappe und Abdeckung bündig übereinanderliegen – ein Versatz von einem Millimeter zeichnet sich an einer gebogenen Kontur deutlich ab.

Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst, und lass etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf das XL306 mit halbrunder Abdeckung?
Nein. Die Abdeckung ist bei beiden Profilen dieselbe, der Profilkörper darunter aber nicht – das XL306 ist 30 statt 15 Millimeter hoch.

Passt sie auf die flache oder die hohe eckige Abdeckung des XL304?
Nein. Die Kontur ist der Rundung nachgeformt.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.

Passendes Zubehör

• LED-Profile – das XL304 in Aluminium, Schwarz und Weiß
• LED-Anschlusskabel – Zuleitung für den LED-Streifen
• LED-Streifen-Verbinder – Anschluss ohne Löten
