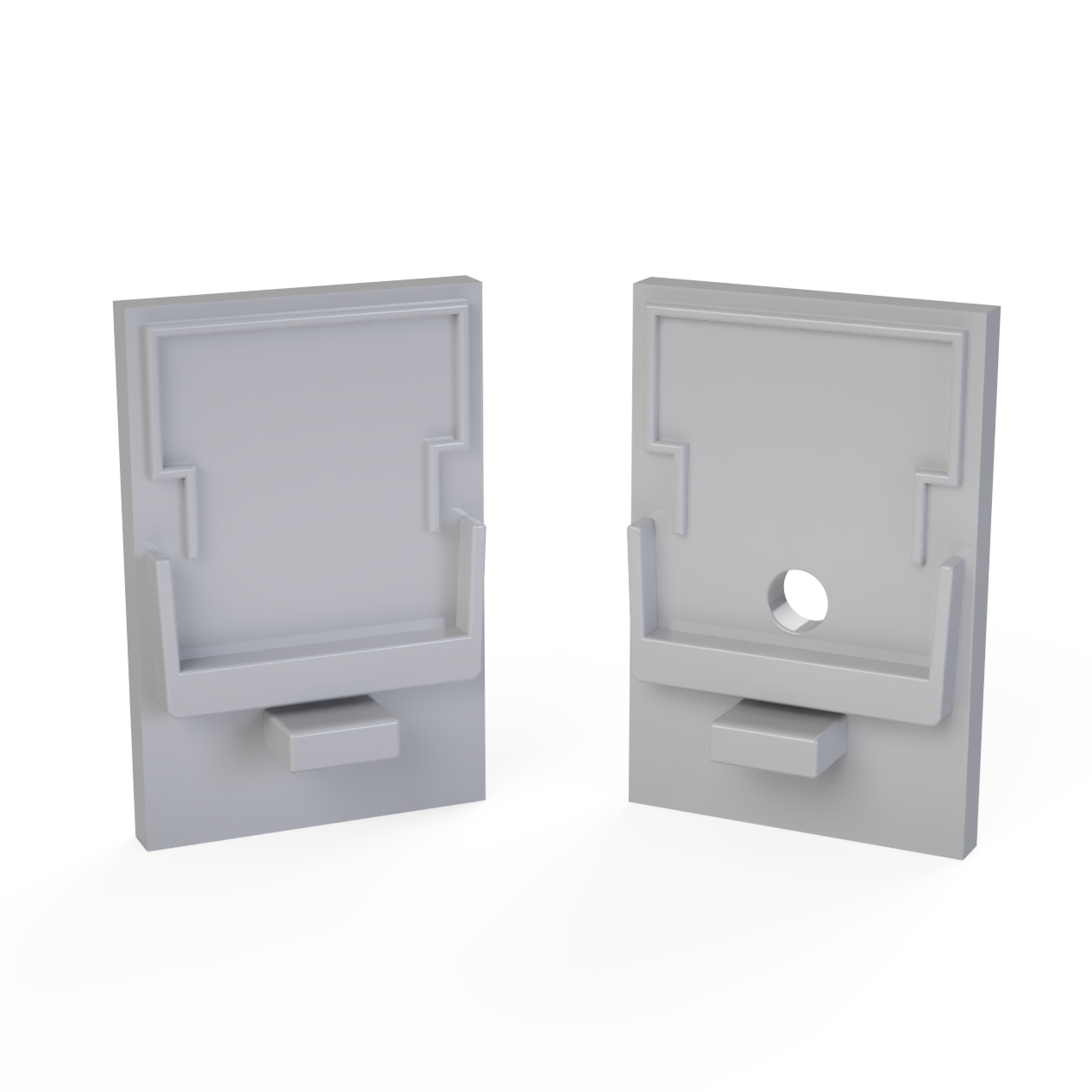

Endkappe ohne Kabeldurchführung für hohe Abdeckung XL306ALU

Die hohe Abdeckung macht aus dem XL306 einen rechteckigen Lichtbalken mit 45 Millimetern Bauhöhe. Diese Endkappe verschließt ihn vollständig – Profilkörper und aufgesetzte Abdeckung in einem Teil.

Ohne sie endet der Balken mit einem offenen Querschnitt: Man sieht den Hohlraum, die Rückseite des LED-Streifens und bei eingeschaltetem Licht einen hellen Spalt über die volle Höhe.

Auf den Punkt

• Für LED-Profil XL306ALU mit hoher, eckiger Abdeckung
• Querschnitt 30 x 45 mm
• Farbe Aluminium, abgestimmt auf das natur eloxierte Profil
• Vollständig geschlossen, ohne Öffnung
• Verhindert austretendes Streulicht am Profilende
• Hält Staub aus dem Profil
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast.

Der Maßstab ist hier die Lichtbandleuchte

Ein silberner Lichtbalken mit 45 Millimetern Bauhöhe wird in Büro, Werkstatt, Praxis und Ladenbau eingesetzt – und dort steht er neben echten Lichtbandleuchten. Der Betrachter vergleicht ihn mit einem Industrieprodukt, nicht mit einer Bastellösung.

Jede gekaufte Lichtbandleuchte hat geschlossene Stirnseiten. Genau daran erkennt man ein fertiges Gerät: Der Körper ist allseitig gefasst, es gibt keine offene Kante, in die man hineinsehen kann. Ein offenes Profilende verrät dagegen sofort, dass hier ein Profil abgelängt wurde.

Dazu kommt ein praktischer Punkt, der gerade in diesen Räumen zählt: Ein nach oben offener Querschnitt sammelt Staub, in Werkstätten auch Späne und Fasern. Das setzt sich auf dem LED-Streifen ab und wird mit der Zeit als Schatten hinter der Abdeckung sichtbar. Reinigen lässt sich das nur durch Öffnen des Profils.

Die geschlossene Kappe erledigt beides in einem Schritt: fertige Optik und ein dichtes Gehäuse.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Ein Nachfärben der Schnittfläche ist bei der natur eloxierten Variante nicht nötig – die Kappe deckt sie ohnehin ab.

Setz die Kappen erst auf, wenn der LED-Streifen eingeklebt, angeschlossen und getestet ist.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die halbrunde Abdeckung?
Nein. Für die flachen Abdeckungen gibt es eine niedrigere Kappe, für die halbrunde eine mit gebogener Kontur.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am freien Ende und eine mit Durchführung am Einspeiseende. Bestell also nicht zweimal dieselbe.

Hält die Kappe ohne Kleber?
Ja, sie wird aufgesteckt und sitzt klemmend. Bei Montage über Kopf kann ein Tropfen Montagekleber sinnvoll sein.

Passendes Zubehör

• LED-Profile – das XL306 in Aluminium und weiteren Farben
• COB-LED-Streifen – punktfreie Lichtlinie für das Profil
• LED-Anschlusskabel – Zuleitung für den LED-Streifen
