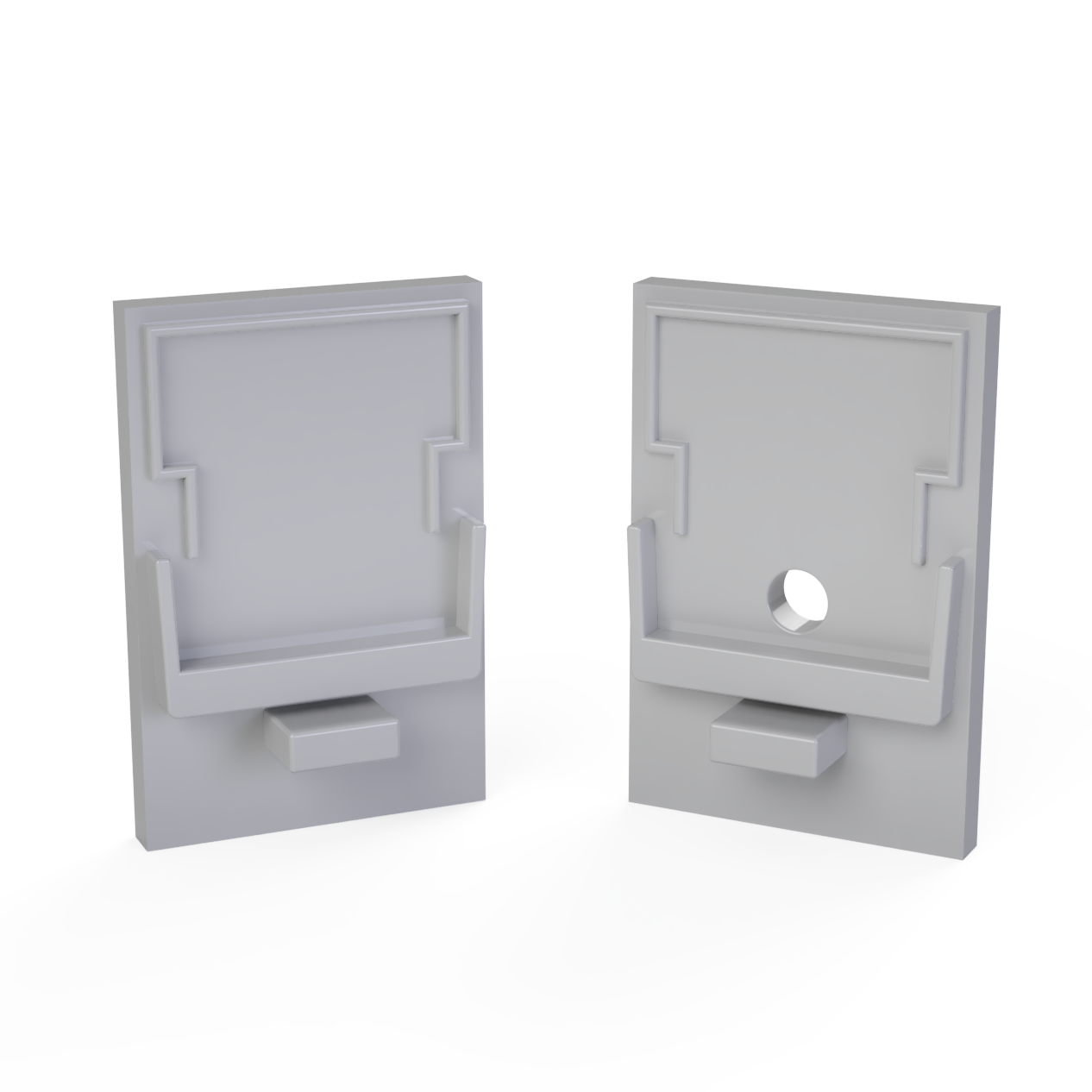

Endkappe mit Kabeldurchführung für hohe Abdeckung XL306ALU

Diese Endkappe gehört an das Einspeiseende eines natur eloxierten XL306 mit hoher, eckiger Abdeckung. Sie verschließt den 45 Millimeter hohen Querschnitt in einem Teil – Profilkörper und aufgesetzte Abdeckung – und führt die Zuleitung nach außen.

Die flache Endkappe passt hier nicht. Sie ist für den 30,92 Millimeter hohen Querschnitt gemacht und lässt die aufgesetzte Abdeckung offen.

Auf den Punkt

• Für LED-Profil XL306ALU mit hoher, eckiger Abdeckung
• Querschnitt 30 x 45 mm
• Farbe Aluminium, abgestimmt auf das natur eloxierte Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Verschließt Profil und Abdeckung in einem Teil
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast.

Bei Alu brauchst du die Kappe aus einem anderen Grund

Ein ehrlicher Hinweis vorweg: Bei einem bronzefarbenen oder schwarzen Profil ist die Endkappe oft Schadensbegrenzung. Dort liegt nach dem Sägen helles Rohaluminium frei, das sich nicht sauber nachfärben lässt – ohne Kappe sieht man die Schnittfläche.

Beim natur eloxierten Profil entfällt dieses Problem. Die Schnittkante entspricht farblich nahezu der Oberfläche. Wenn das Profil in einer Voute, hinter einer Blende oder über einem Oberschrank liegt, kommst du ohne Endkappe aus.

Mit der hohen Abdeckung ändert sich das aber. Bei 45 Millimetern Bauhöhe steht der Lichtkörper frei im Raum, und die Stirnseite ist eine Fläche von 30 x 45 Millimetern, auf die man frontal blickt. Dort zählt dann:

• Der offene Querschnitt zeigt den Hohlraum und die Rückseite des LED-Streifens.
• Licht tritt am Ende unkontrolliert aus und erzeugt einen Fleck auf der angrenzenden Fläche.
• Staub sammelt sich im offenen Profil – in Werkstatt, Küche und Ladenbau, wo Alu typischerweise eingesetzt wird, geht das schnell.

Kurz: Bei flachen, verdeckten Strecken ist die Kappe optional. Bei der hohen Abdeckung gehört sie dazu.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst – nachträglich wird es eng. Lass im Profil etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die halbrunde Abdeckung?
Nein. Für die flachen Abdeckungen gibt es eine niedrigere Kappe, für die halbrunde eine mit gebogener Kontur.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.

Ist die Endkappe im Lieferumfang enthalten?
Nein, Endkappen sind separat erhältlich.
