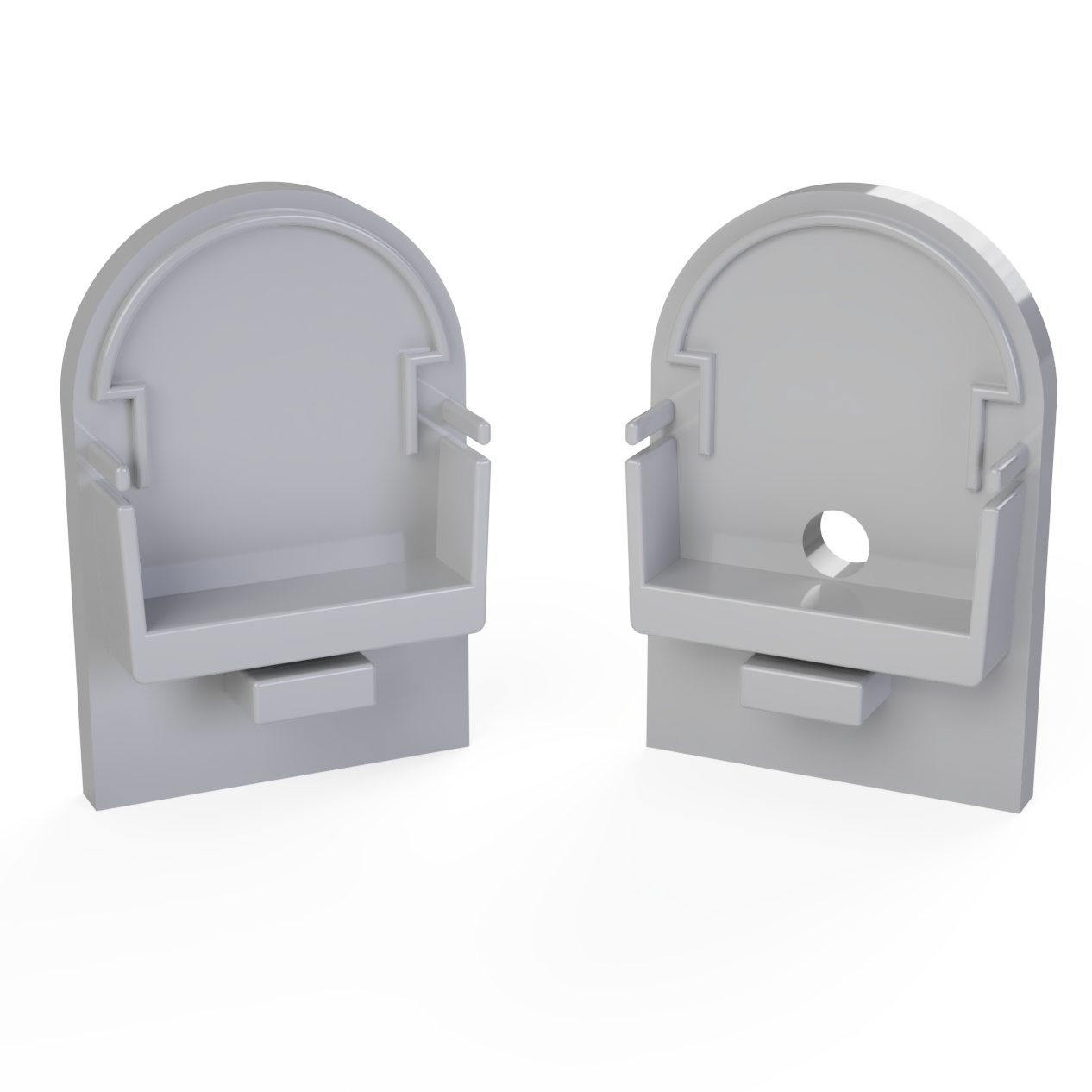

Endkappe mit Kabeldurchführung für halbrunde Abdeckung XL306ALU

Diese Endkappe ist der gebogenen Kontur der halbrunden Abdeckung nachgeformt und gehört an das Einspeiseende. Sie verschließt den 45 Millimeter hohen Querschnitt und lässt die Zuleitung heraus.

Die Rundung ist der Grund, warum es diese Kappe überhaupt braucht: Eine eckige Kappe hinterlässt an einem gebogenen Profil an beiden oberen Seiten einen sichelförmigen Spalt – genau dort, wo bei dieser Abdeckung das meiste Licht austritt.

Auf den Punkt

• Für LED-Profil XL306ALU mit halbrunder Abdeckung
• Der Bogenkontur nachgeformt, kein Spalt an den Flanken
• Querschnitt 30 x 45 mm, bogenförmig
• Farbe Aluminium, abgestimmt auf das natur eloxierte Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast.

Rohroptik: das Kabel sollte der vorhandenen Linie folgen

Ein halbrundes Profil in Aluminium wirkt wie ein Edelstahl- oder Chromrohr. Genau deshalb wird es gern dort eingesetzt, wo schon Rohre und Stangen vorhanden sind: an Handläufen und Geländern, an Regalsystemen mit Rundrohren, unter Hängeschränken neben der Relingstange, an Messebau- und Ladenbausystemen.

Das hat eine praktische Folge für die Kabelführung. In solchen Umgebungen gibt es fast immer bereits eine Linie, der das Kabel folgen kann – ein Rohr, einen Pfosten, eine Schiene. Eine Zuleitung, die parallel dazu läuft und am Fußpunkt verschwindet, wirkt wie Teil der Konstruktion. Eine, die frei in den Raum hängt, fällt auf.

• Setze das Einspeiseende an das Ende, das dem Pfosten, der Wand oder dem Schrankkorpus am nächsten liegt.
• Richte die Durchführung in die Richtung aus, in die das Kabel abgehen soll – meist nach unten oder nach hinten.
• Fixiere die Zuleitung in kurzen Abständen an der vorhandenen Konstruktion, statt sie frei laufen zu lassen.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Achte darauf, dass die Rundungen von Kappe und Abdeckung bündig übereinanderliegen – ein Versatz von einem Millimeter zeichnet sich an einer gebogenen Kontur deutlich ab.

Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst, und lass etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die hohe eckige Abdeckung?
Nein. Die Kontur ist der Rundung nachgeformt und passt nur zur halbrunden Abdeckung.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.

Ist die Endkappe im Lieferumfang der Abdeckung enthalten?
Nein, Endkappen sind separat erhältlich.

Passendes Zubehör

• LED-Profile – das XL306 in Aluminium und weiteren Farben
• LED-Anschlusskabel – Zuleitung für den LED-Streifen
• LED-Streifen-Verbinder – Anschluss ohne Löten
