MiBoxer SPIW5 – 5-in-1 SPI- und DMX-LED-Controller, WLAN + 2,4-GHz-Funk, 5-24 V, bis 1024 Pixel

Digitale LED-Streifen können etwas, das kein normaler RGB-Streifen kann: Jede LED ist einzeln ansteuerbar. Damit sind Lauflichter, Farbverläufe, Wellen und Pixel-Animationen auf einer einzigen Leiste möglich – statt nur einer Farbe über die gesamte Länge. Voraussetzung dafür ist ein Controller, der die Datensignale erzeugt. Genau das macht der MiBoxer SPIW5.

Fünf Streifentypen in einem Gerät: einfarbig, CCT, RGB, RGBW und RGBCCT. Dazu beherrscht der Controller sowohl das SPI-Protokoll digitaler Pixelstreifen als auch DMX – und erkennt die gängigen Chiptypen selbstständig, ohne dass du etwas einstellen musst.

Auf den Punkt

• 5 in 1: für einfarbige, CCT-, RGB-, RGBW- und RGBCCT-Streifen
• SPI und DMX in einem Gerät – digitale Pixelstreifen und DMX-Technik
• Automatische Chiperkennung – keine manuelle Einstellung nötig
• Bis zu 1.024 Pixel über SPI, bis zu 768 Pixel über DMX
• Eingangsspannung 5 bis 24 V DC, Ausgangsstrom bis 10 A
• Steuerung per WLAN über die Tuya-Smart-App oder per 2,4-GHz-Funk
• Funkreichweite bis 30 Meter
• Musikmodus über eingebautes Mikrofon oder das Mikrofon des Smartphones
• Dynamische Effekte, Startanimation und DND-Modus einstellbar
• Kompakte Maße 74,5 x 36 x 17 mm, Standby-Strom nur 20 mA
• Geprüft nach CE, EMV, LVD und RED – 5 Jahre Garantie

Digitale LED-Streifen: was der Unterschied zu normalen RGB-Streifen ist

Bei einem gewöhnlichen RGB-Streifen liegt auf der ganzen Länge dieselbe Spannung an. Alle LEDs leuchten in derselben Farbe und derselben Helligkeit – ein Farbwechsel betrifft immer den kompletten Streifen.

Ein digitaler Streifen funktioniert anders. Jede LED – oder jede kleine Gruppe von LEDs – hat einen eigenen Steuerchip und eine eigene Adresse. Über eine zusätzliche Datenleitung bekommt jeder dieser Punkte seinen eigenen Befehl. Dadurch sind Effekte möglich, die ein analoger Streifen nicht abbilden kann:

• Lauflichter und Farbwellen entlang der Leiste
• Farbverläufe über die Länge, etwa von Warmweiß nach Blau
• Einzelne Abschnitte in unterschiedlichen Farben

Der Preis dafür: Ein digitaler Streifen braucht einen passenden Controller und einen Chiptyp, der zusammenpasst. Genau diese Hürde nimmt der SPIW5 – er erkennt die gängigen Chips automatisch.

Welche Chips werden unterstützt?

Der Controller arbeitet ohne manuelle Chipeinstellung mit diesen Typen:

• WS2811, WS2812, WS2813, WS2815
• WS2813 RGBW, WS2814 RGBW
• SK6812, SK6813, SK6812 RGBW
• TM1804, TM1809, TM1812
• UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912

Prüfe den Chiptyp deines Streifens vor dem Kauf – er steht im Datenblatt.

Wie viele Pixel kann der Controller ansteuern?

Die Obergrenze hängt vom Protokoll und der Datenrate ab:

Ein Pixel ist eine einzeln ansteuerbare Einheit – je nach Streifen eine LED oder eine Gruppe von drei LEDs. Bei 60 Pixeln pro Meter entspricht die SPI-Grenze von 1.024 Pixeln rund 17 Metern. Für größere Installationen werden mehrere Controller eingesetzt.

Steuerung: App, Funkfernbedienung und Musik

Über WLAN und die Tuya-Smart-App steuerst du Farbe, Helligkeit, Effekte und Zeitpläne vom Smartphone aus – auch von unterwegs. Alternativ oder zusätzlich funktioniert die Bedienung über 2,4-GHz-Funk mit den Fernbedienungen B9 und C9 bei einer Reichweite von bis zu 30 Metern. Das ist in der Praxis der entscheidende Vorteil: Die Beleuchtung bleibt bedienbar, auch wenn das WLAN einmal ausfällt.

Der Musikmodus nutzt wahlweise das eingebaute Mikrofon oder das des Smartphones – praktisch, wenn der Controller hinter einer Blende sitzt. Zusätzlich lassen sich eine Startanimation beim Einschalten sowie ein DND-Modus konfigurieren. Letzterer ist für Standorte mit häufigen Stromunterbrechungen gedacht und verhindert, dass die Beleuchtung nach jedem Ausfall selbsttätig wieder anläuft.

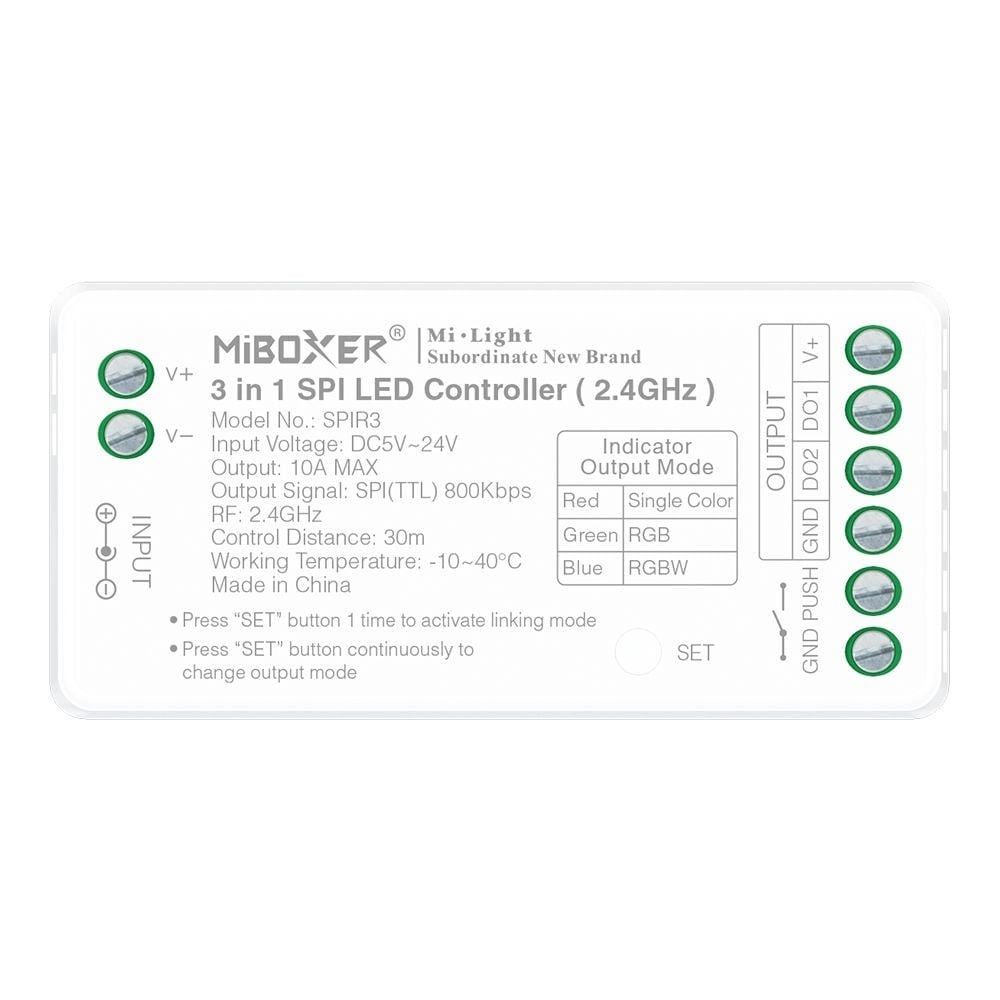

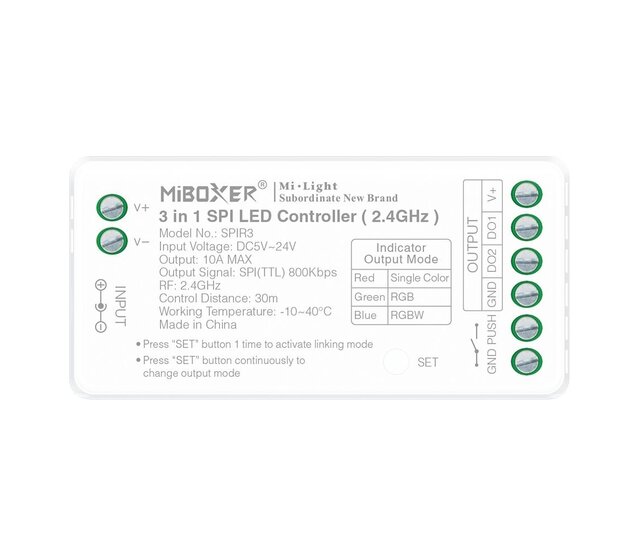

Anschluss und Spannungsversorgung

Der Controller arbeitet mit 5 bis 24 Volt Gleichspannung und gibt bis zu 10 Ampere aus. Die Spannung richtet sich nach deinem Streifen: Viele digitale Streifen arbeiten mit 5 oder 12 Volt, neuere Typen wie WS2815 mit 12 Volt, andere mit 24 Volt.

Wichtig: Netzteil und Streifen müssen dieselbe Spannung haben – der Controller gibt die Eingangsspannung durch, er wandelt sie nicht um. Passende Modelle findest du unter 24-V-LED-Netzteilen und 12-V-LED-Netzteilen.

Technische Daten

Inbetriebnahme: worauf du achten solltest

Datenrichtung beachten. Digitale Streifen haben eine Laufrichtung – auf der Platine ist sie mit einem Pfeil markiert. Wird der Streifen verkehrt herum angeschlossen, bleibt er dunkel. Das ist der häufigste Fehler bei der ersten Inbetriebnahme und kein Defekt.

Datenleitung kurz halten. Zwischen Controller und erstem Pixel sollte sie so kurz wie möglich sein – lange Strecken führen zu Störungen. Werden Controller und Streifen aus getrennten Netzteilen versorgt, müssen die Minusleitungen verbunden sein.

Nur trockene Innenräume. Der Controller hat die Schutzart IP20 und einen Betriebstemperaturbereich von -10 °C bis 40 °C. Im Außenbereich gehört er in ein Gehäuse in passender Schutzart.

Häufige Fragen

Was ist der Unterschied zwischen SPI und DMX?
SPI ist das Protokoll digitaler Pixelstreifen und arbeitet mit einer einfachen Datenleitung. DMX512 ist der Standard aus der Veranstaltungstechnik und überträgt Daten störungssicherer über größere Distanzen. Dieser Controller beherrscht beides.

Funktioniert der Controller mit meinem LED-Streifen?
Entscheidend ist der Steuerchip, nicht die Marke. Der Controller unterstützt unter anderem WS2811, WS2812, WS2813, WS2815, SK6812, TM1809 und die UCS-Reihe. Den Chiptyp findest du im Datenblatt deines Streifens.

Brauche ich WLAN, damit der Controller funktioniert?
Nein. Die Bedienung über die 2,4-GHz-Fernbedienungen B9 und C9 funktioniert unabhängig vom Netzwerk. WLAN brauchst du nur für App-Steuerung, Zeitpläne und Fernzugriff.

Kann ich damit auch normale RGB-Streifen steuern?
Nein. Dieser Controller erzeugt Datensignale für digitale Streifen. Für gewöhnliche RGB- und RGBW-Streifen brauchst du einen RGB- oder RGBW-Controller.
