LED Bodenprofil BODEN20 begehbar – 20 x 9 mm, IP54, IK07, zum Einlassen

LED Bodenprofil BODEN20 – begehbar, nur 9 mm Einbautiefe, IP54

Eine Lichtlinie im Boden ist der unauffälligste Weg, einen Raum zu führen. Das Problem dabei ist nie das Licht, sondern die Konstruktion: Ein Profil im Fußboden muss betreten werden können, Feuchtigkeit aushalten und darf keine Stolperkante bilden.

Das BODEN20 ist genau dafür gebaut. Es wird in eine gefräste Nut eingelassen und schließt bündig mit dem Belag ab. Mit 20 Millimetern Breite und nur 9 Millimetern Höhe braucht es dabei weniger Einbautiefe als die meisten Bodenprofile – das entscheidet oft darüber, ob eine Lichtlinie im Bestand überhaupt möglich ist.

Auf den Punkt

• Begehbares Bodenprofil zum Einlassen in Boden, Treppe oder Schwelle
• Außenmaße 20 x 9 mm – geringe Einbautiefe
• Schlagfestigkeit IK07, Schutzart IP54
• Mit abgedichteter Abdeckung bis IP68 ausführbar
• Für LED-Streifen bis 10 mm Breite
• Lichtaustritt senkrecht nach oben
• Längen 1,0 m, 2,02 m und 3,0 m, Sonderlängen bis 6 m
• Oberflächen: Silber eloxiert, Weiß, Schwarz und Gold lackiert
• Abdeckung aus milchweißem Polycarbonat, separat erhältlich
• Endkappen mit und ohne Kabelöffnung erhältlich

Begehbar – und was das genau heißt

Das ist der wichtigste Punkt bei einem Bodenprofil, und er wird oft vermischt. Begehbar und befahrbar sind nicht dasselbe:

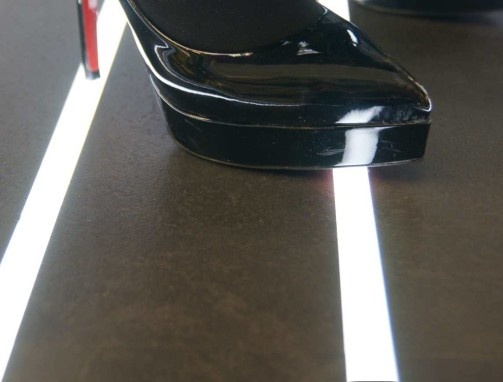

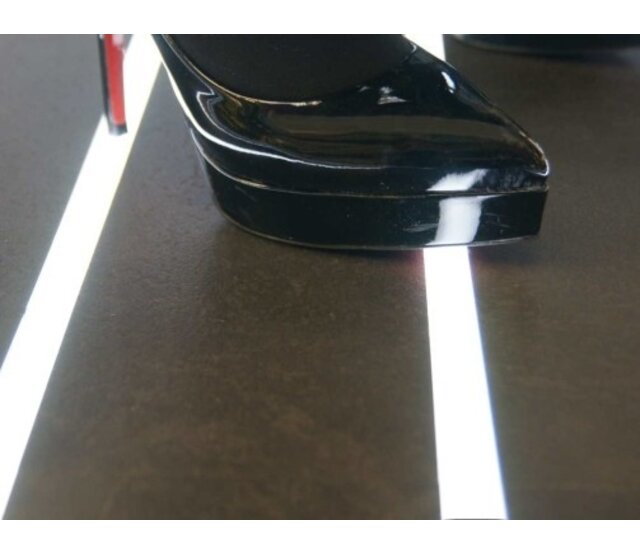

• Begehbar bedeutet: Das Profil hält der Belastung durch Personen stand – Gehen, Stehen, auch mit Absätzen. Dafür ist das BODEN20 ausgelegt.
• Befahrbar bedeutet: Das Profil hält Radlasten von Fahrzeugen aus – Auto, Hubwagen, Gabelstapler. Dafür ist es nicht freigegeben. In Einfahrten, Garagen und Lagerhallen mit Flurförderzeugen gehört es nicht in den Boden.

Die Schlagfestigkeit ist mit IK07 angegeben. Das ist die Kennzahl, die bei Bodenanwendungen zählt – sie beschreibt, welche Stoßenergie die Abdeckung aushält, etwa wenn ein Gegenstand herunterfällt.

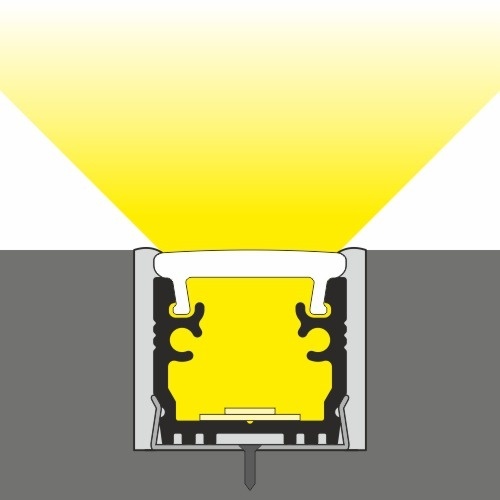

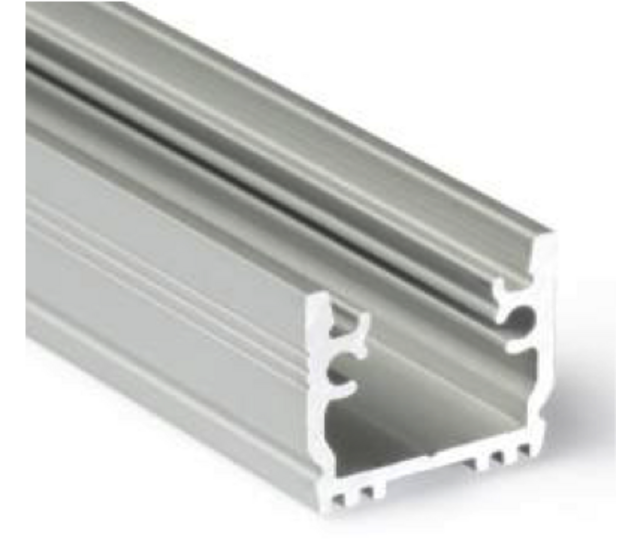

Dass das Profil das leistet, liegt am Querschnitt: Bei 20 Millimetern Außenbreite und gut 11 Millimetern Kanalbreite bleiben kräftige Seitenwände stehen – dieses Material trägt die Last.

Nur 9 Millimeter Einbautiefe

Bei einem Wand- oder Deckenprofil ist die Bauhöhe eine Frage der Optik. Im Fußboden ist sie eine Frage der Machbarkeit.

Neun Millimeter sind flach genug, um in gängige Beläge eingefräst zu werden, ohne in den Unterbau zu gehen:

• Parkett und Massivholzdielen – die Nut bleibt in der Nutzschicht
• Treppenstufen aus Holz oder Stein, längs in die Trittfläche
• Estrich und Spachtelböden, vor dem Belagsaufbau eingelegt
• Türschwellen und Übergänge zwischen zwei Belägen

Bei dünnen Belägen wie Vinyl oder Laminat wird die Nut durch den Belag hindurch in den Untergrund geführt. Prüf vorher, was darunter liegt – Fußbodenheizung, Abdichtung und tragende Schichten dürfen nicht angefräst werden.

Wo das Profil eingesetzt wird

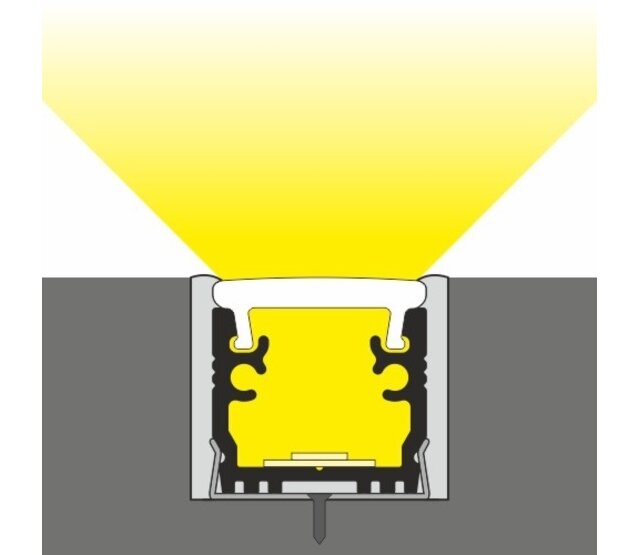

Weil das Licht senkrecht nach oben austritt, beleuchtet die Linie weniger den Boden selbst als die Fläche darüber. Das ergibt typische Anwendungen:

• Orientierungslicht in Fluren und Hotelgängen, nachts gedimmt
• Treppen, als durchgehende Linie in der Trittfläche
• Wandfuß-Beleuchtung, die die Wand von unten wäscht

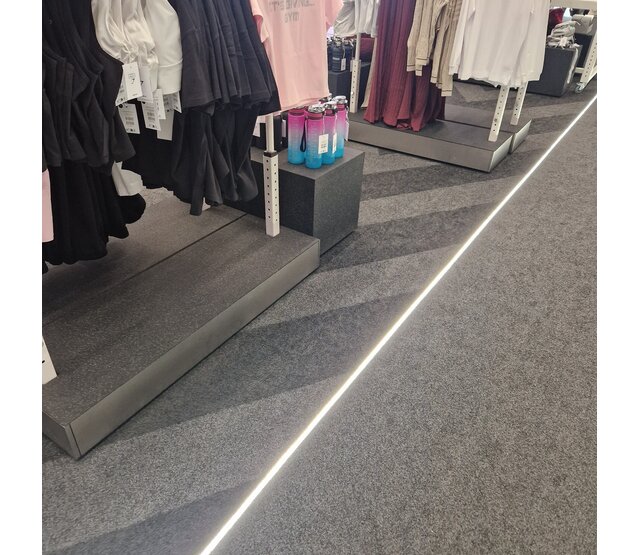

• Showrooms, Messebau und Ladenbau als Wegführung
• Bäder und Wellnessbereiche – dank IP54 auch dort, wo gewischt wird

Feuchtigkeit: IP54 und optional mehr

Ab Werk ist das Profil mit aufgesetzter Abdeckung als IP54 eingestuft – geschützt gegen Staub und Spritzwasser aus allen Richtungen. Für einen Fußboden, der gewischt wird, ist das der praxisgerechte Normalfall.

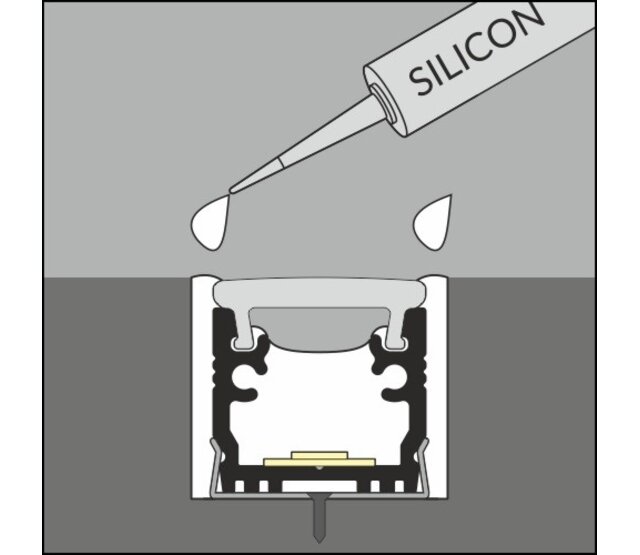

Wird die Abdeckung zusätzlich eingedichtet, lässt sich das Profil bis IP68 ausführen – sinnvoll dort, wo mit stehendem Wasser zu rechnen ist. Beachte: Das ist Arbeit an der Baustelle, keine Werkseigenschaft, und steht und fällt mit der Ausführung an Endkappen und Kabeldurchführung.

Abdeckung und Endkappen

Beides ist separat erhältlich und gehört zur Planung dazu.

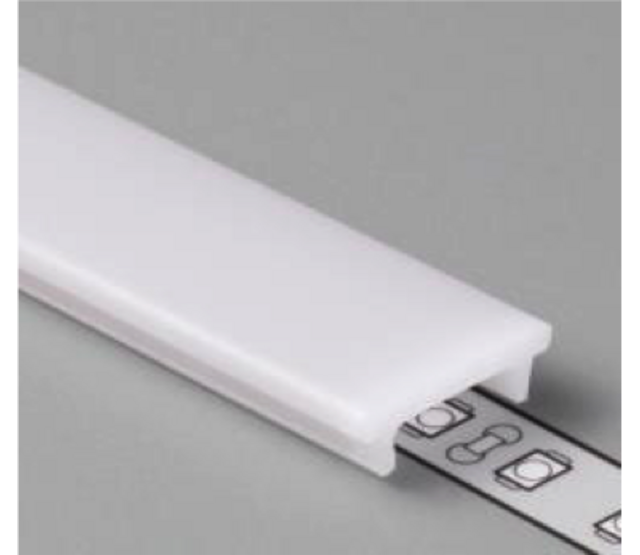

• Abdeckung TERRA aus milchweißem Polycarbonat. Sie ist das Bauteil, das betreten wird, und gleichzeitig der Diffusor. Erhältlich in 1, 2 und 3 Metern.
• Endkappen mit und ohne Öffnung. Die Variante mit Öffnung kommt an das Einspeiseende, die geschlossene an das andere. Beide gibt es passend zu den Profilfarben sowie in Aluminium.

Ein Hinweis zur Rutschhemmung: Eine glatte Polycarbonatfläche im Fußboden kann bei Nässe rutschiger sein als der umgebende Belag. In Bädern, Eingangsbereichen und überall dort, wo Rutschhemmung gefordert ist, plane die Lichtlinie außerhalb der Laufzone oder kläre die Anforderung vorab.

Welcher LED-Streifen passt hinein?

Der Kanal nimmt Streifen bis 10 Millimeter Breite auf. Zwei Empfehlungen:

• COB-LED-Streifen sind hier klar im Vorteil. Der Abstand zwischen Streifen und Abdeckung ist in einem so flachen Profil gering – einzelne Lichtpunkte eines SMD-Streifens würden sich abzeichnen.
• 24 Volt statt 12 Volt. Bodenlinien werden oft lang. Bei 24 V ist der Spannungsabfall geringer, und du kommst mit weniger Einspeisepunkten aus.

Zur Lichtfarbe: Warmweiß mit 2700 bis 3000 Kelvin für Wohnbereiche und Hotels, Neutralweiß mit 4000 K für Objekt und Gewerbe. Das Netzteil sitzt außerhalb des Profils – passende 24-V-LED-Netzteile findest du bei uns.

Technische Daten

Montage

Nut fräsen. Breite und Tiefe nach den Profilmaßen, mit etwas Spiel. Prüf vorher, was unter dem Belag liegt.

Profil einsetzen. Je nach Untergrund mit doppelseitigem Klebeband, durch Eindrücken oder mit Montagekleber. Das Profil muss vollflächig aufliegen – ein hohl liegender Abschnitt gibt unter Last nach.

Bündig ausrichten. Das Profil soll mit dem Belag abschließen oder minimal darunter liegen, nie darüber. Eine überstehende Kante ist eine Stolperstelle.

Streifen einlegen und testen, bevor die Abdeckung gesetzt wird.

Abdeckung und Endkappen setzen. Bei erhöhter Feuchtebelastung die Stoßstellen und Kabeldurchführung zusätzlich abdichten.

Häufige Fragen

Kann ich mit dem Auto darüberfahren?
Nein. Das Profil ist begehbar, nicht befahrbar. Für Einfahrten, Garagen und Flächen mit Flurförderzeugen ist es nicht freigegeben.

Wie tief muss die Nut sein?
Mindestens so tief wie die Profilhöhe von 9 mm, damit das Profil bündig abschließt. Plane etwas Spiel ein.

Ist das Profil wasserdicht?
Mit aufgesetzter Abdeckung ist es als IP54 eingestuft, also spritzwassergeschützt. Mit zusätzlicher Abdichtung ist IP68 möglich.

Kann ich das Profil kürzen?
Ja, mit einer Metallsäge oder Kappsäge mit Alublatt. Entgrate die Schnittkante, bevor die Endkappe aufgesetzt wird.
