LED Netzteilgehäuse mit Magneten Trafobox-S 160 x 60 x 40 mm, Weiß – ohne Schrauben

An einer LED-Installation geht fast nie der Streifen kaputt. Es ist das Netzteil. Und das sitzt meistens dort, wo man nach der Fertigstellung nicht mehr hinkommt: oben in der abgehängten Decke, zwischen Unterkonstruktion und Dämmung.

Dieses Gehäuse löst das – ohne eine einzige Schraube. Die Box hält per Magnet an der Stahl-Unterkonstruktion, und auch der Deckel wird magnetisch gehalten. Im Servicefall öffnest du die Revisionsklappe, nimmst die Box mit einer Hand ab, ziehst den Deckel herunter, tauschst das Netzteil und setzt alles zurück. Ohne Werkzeug.

Auf den Punkt

• 4 Magnete mit zusammen 10 kg Haftkraft – die Box hält an Stahl
• Auch der Deckel ist magnetisch – Öffnen und Schließen ohne Werkzeug
• Keine Schraube, keine Bohrung, keine Befestigungspunkte zu planen

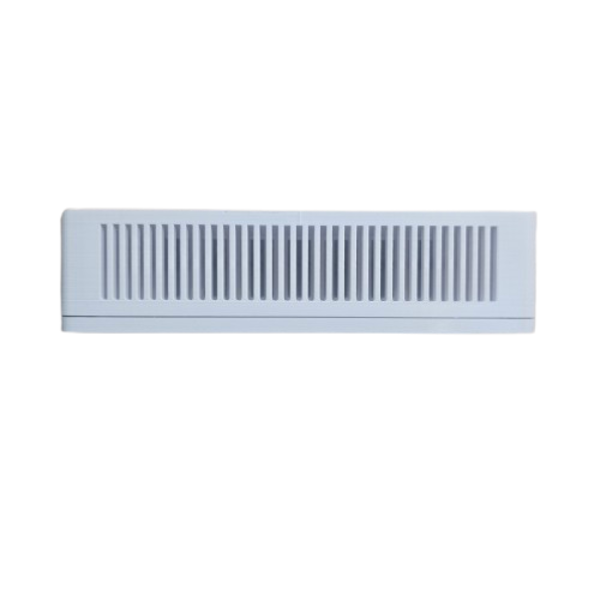

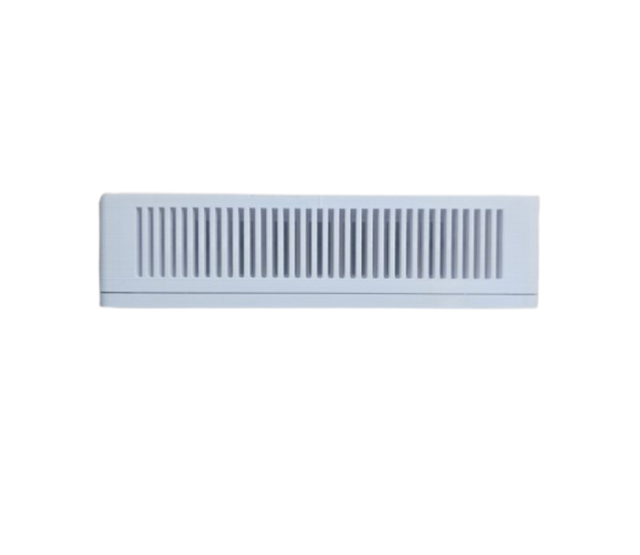

• Außenmaße 160 x 60 x 40 mm, Innenmaße 149 x 50 x 30 mm
• Material PETG, Farbe Weiß
• Gewicht rund 500 Gramm
• Schutzart IP20, für trockene Innenräume
• Fasst ein kompaktes LED-Netzteil oder einen Controller
• Schützt die Elektronik vor Staub, Dämmwolle und Schüttung
• Artikelnummer 301604

Zweimal Magnet: an der Decke und am Deckel

Die meisten Netzteilgehäuse sind zweifach verschraubt – an der Montagefläche und am Deckel. Beides muss man über Kopf lösen, oft einhändig. Hier entfällt beides.

• Die Box an der Unterkonstruktion. In einer abgehängten Gipskartondecke besteht diese aus verzinkten Stahlprofilen, üblicherweise CD-Profilen mit 60 x 27 mm. Daran halten die vier Magnete – an jeder Stelle des Rasters, nicht nur dort, wo vorher gebohrt wurde.

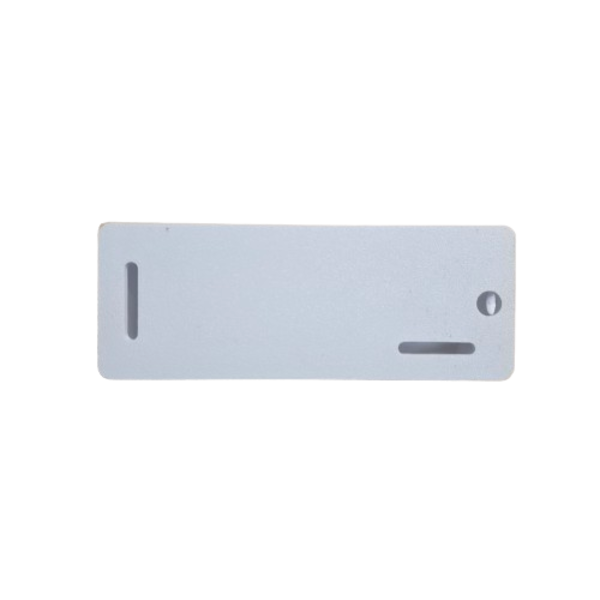

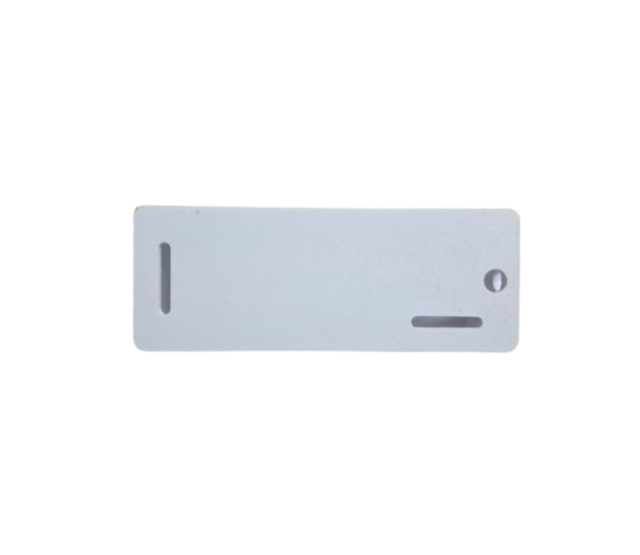

• Der Deckel an der Box. Ober- und Unterteil tragen jeweils Magnete; der Deckel zieht sich beim Aufsetzen selbst in Position.

Mit 10 Kilogramm Haftkraft ist die Verbindung rund zehnfach überdimensioniert: Box und Netzteil wiegen zusammen etwa ein Kilogramm. Diese Reserve ist beabsichtigt, denn in der Praxis wird die Nennhaftkraft selten voll erreicht – ein dünnes, verzinktes Profil, eine Wölbung oder eine Lackschicht verringern sie.

Wo die Magnete nicht halten – und was du dann tust

Magnete halten nur an ferromagnetischen Flächen – an Gipskarton, Holz, Beton und Aluminium nicht.

Für Holzbalkendecken, Dachschrägen mit Lattung oder Betondecken gibt es eine einfache Lösung: Schraube ein Stück verzinktes Stahlblech an die Montagestelle und setze die Box darauf. Du behältst damit den entscheidenden Vorteil – die Box bleibt abnehmbar.

Prüf also vor dem Kauf, woran die Box hängen soll. An Metallständerwerk, CD-Profilen, Stahlträgern und Schaltschrankblech geht es direkt.

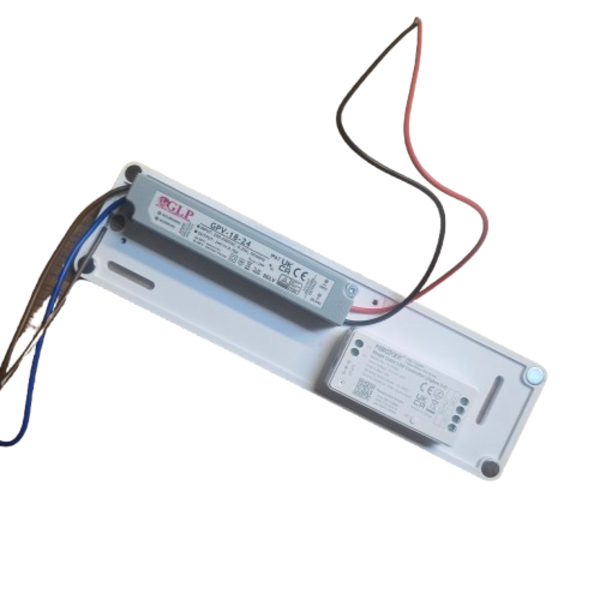

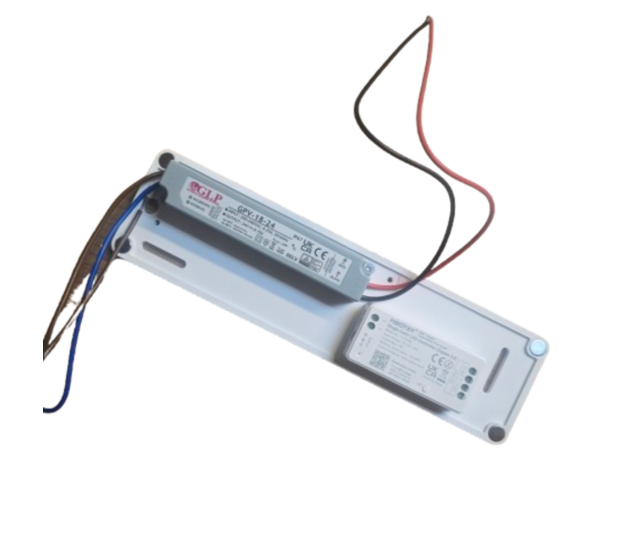

Welche Netzteile passen hinein?

Entscheidend sind die Innenmaße: 149 x 50 x 30 mm. Diese Geräte aus unserem Sortiment haben wir nachgemessen:

Das Gehäuse ist auf kompakte Geräte bis etwa 25 Watt ausgelegt. Netzteile ab 60 Watt sind meist deutlich länger als 149 mm und passen nicht.

• Plane die Kabelenden mit. Ein Netzteil von exakt 148 mm passt rechnerisch – die Litzen an beiden Enden brauchen aber ebenfalls Platz. Rechne je Seite ein bis zwei Zentimeter.
• Achte besonders auf die Höhe. Mit 30 mm Innenhöhe ist das die knappste der drei Abmessungen.
• Keine Steckernetzteile – Geräte mit angeformtem Stecker sind nicht für den Einbau gedacht.
• Netzteil oder Controller, nicht beides. Für zwei Geräte ist die Box zu klein – nimm zwei Boxen, dank Magnethaftung lassen sie sich beliebig nebeneinandersetzen.

Vergossene IP67-Netzteile brauchen kein Schutzgehäuse – für diese Box sind die IP20-Geräte gedacht. Auch die meisten LED-Controller passen hinein.

Wärme: bei einem Kunststoffgehäuse besonders beachten

Das Gehäuse besteht aus PETG, einem stabilen und maßhaltigen Kunststoff. Anders als Metall leitet Kunststoff Wärme aber nicht nach außen ab – die Verlustwärme bleibt im Inneren.

Das ist kein Problem, solange das Netzteil nicht am Anschlag läuft. Drei Punkte dazu:

• Dimensioniere mit Reserve. Rechne 20 bis 30 Prozent Luft auf die Streifenleistung. Ein Netzteil bei 60 Prozent Last wird kaum warm, eines bei 100 Prozent dauerhaft heiß.
• Prüf die zulässige Umgebungstemperatur deines Netzteils. Im geschlossenen Gehäuse liegt sie höher als im Raum – der Wert steht im Datenblatt, meist als „ta”.
• Lass Abstand zur Dämmung. Die Box gehört an die Unterkonstruktion, nicht in Mineralwolle. Und lieber zwei kleine Netzteile in zwei Boxen als eines am Limit.

Ein Vorteil des Kunststoffgehäuses: Es ist nicht leitfähig und muss selbst nicht in den Schutzleiteranschluss einbezogen werden.

Der 230-Volt-Anschluss gehört in Fachhände

In der Box treffen Netzspannung und Kleinspannung aufeinander. Den Anschluss der 230-Volt-Seite führt eine Elektrofachkraft aus.

• Klemmen sind keine Zugentlastung. Die Zuleitung muss zusätzlich mechanisch gesichert werden, damit kein Zug auf den Klemmstellen liegt.
• Die Box muss zugänglich bleiben. Plane eine Revisionsklappe ein – ein Netzteil, an das niemand mehr herankommt, ist der häufigste Planungsfehler bei abgehängten Decken.

Technische Daten

Montage in vier Schritten

1. Netzteil anschließen und einlegen – zuerst verdrahten, dann einlegen, Zugentlastung herstellen.
2. Funktion prüfen, bevor die Box geschlossen wird.
3. Deckel aufsetzen – er zieht sich magnetisch in Position.
4. Box ansetzen und notieren, wo sie sitzt – nach dem Verspachteln sieht man es nicht mehr.

Häufige Fragen

Hält die Box an einer Gipskartonplatte?
Nein. Magnete brauchen eine Stahlfläche – in der abgehängten Decke also die CD-Profile der Unterkonstruktion. An Gipskarton, Holz oder Beton hilft ein aufgeschraubtes Stück Stahlblech als Gegenfläche.

Wie stark ist die Haftung?
Die vier Magnete halten zusammen 10 Kilogramm, Box und Netzteil wiegen rund ein Kilogramm. Auf dünnem, lackiertem oder gewölbtem Blech fällt die tatsächliche Haftkraft geringer aus.

Hält der Deckel auch über Kopf?
Ja, er wird ebenfalls magnetisch gehalten. Prüf nach der Montage kurz, ob er rundum anliegt.

Ist das Gehäuse feuchtraumgeeignet?
Nein, Schutzart IP20. Für Feuchträume und außen wähle ein Netzteil mit eigener Schutzart, etwa in IP67.

Passendes Zubehör

• 24-V-LED-Netzteile – kompakte Geräte für dieses Gehäuse
• LED-Controller – passen ebenfalls hinein
• LED-Anschlusskabel – Zuleitungen zum LED-Streifen
• Netzteil- und Controller-Boxen – weitere Größen und Bauformen

Für Objektinstallationen mit mehreren Netzteilen und Zonen planen wir die Verteilung gern mit – über unsere Projektanfrage.
