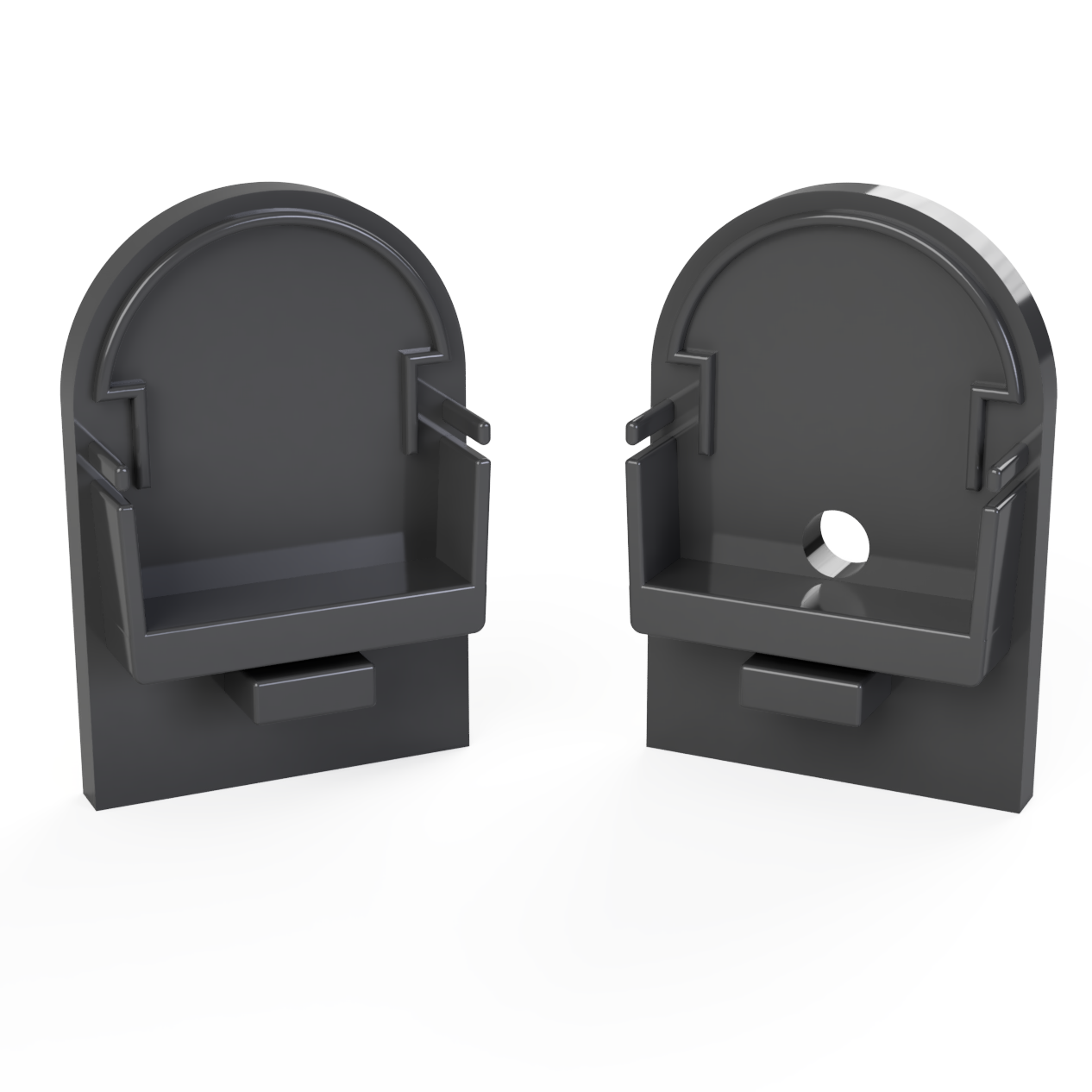

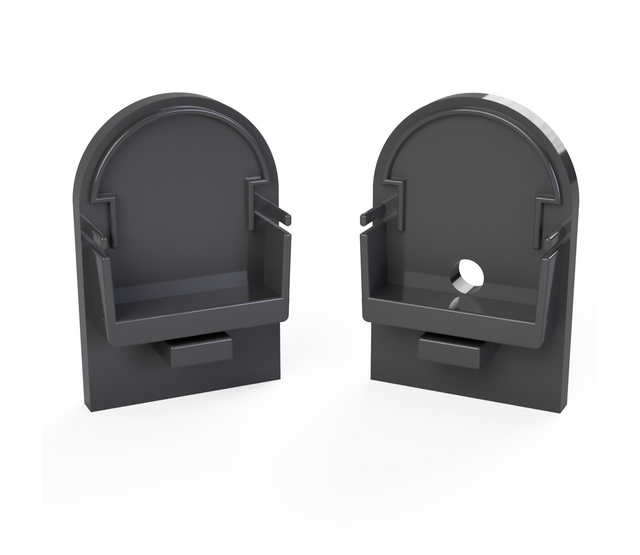

Endkappe mit Kabeldurchführung für halbrunde Abdeckung XL306 Schwarz

Diese Endkappe ist der gebogenen Kontur der halbrunden Abdeckung nachgeformt und gehört an das Einspeiseende. Sie verschließt den 45 Millimeter hohen Querschnitt und lässt die Zuleitung heraus.

Die Rundung ist der Grund, warum es diese Kappe überhaupt braucht: Eine eckige Kappe hinterlässt an einem gebogenen Profil an beiden oberen Seiten einen sichelförmigen Spalt – genau dort, wo bei dieser Abdeckung das meiste Licht austritt.

Auf den Punkt

• Für LED-Profil XL306 mit halbrunder Abdeckung
• Der Bogenkontur nachgeformt, kein Spalt an den Flanken
• Gesamthöhe des Querschnitts 45,00 mm, Breite 30 mm
• Farbe Schwarz, passend zum pulverbeschichteten Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast – das ist der häufigste Grund für eine Rücksendung bei diesem Profil.

Besonderheit bei freistehender Montage

Die halbrunde Abdeckung wird meist dort gewählt, wo das Profil von mehreren Seiten gesehen wird – an einer freistehenden Deckenlinie, über einer Theke, an einer Raumteilerkante. Genau dort ist das Profilende rundum sichtbar, und die Kabelführung fällt entsprechend auf.

Zwei Dinge helfen:

• Setze das Einspeiseende an die Seite, die vom Hauptblickpunkt abgewandt ist. Bei einer Deckenlinie also wandseitig, nicht raumseitig.
• Führe das Kabel auf kürzestem Weg in die Decke oder Wand. Eine frei hängende Schlaufe fällt an einem runden, schwebend wirkenden Profil stärker auf als an einer flachen Leiste.

Lass im Profil etwas Kabelreserve, damit kein Zug auf den Lötstellen des LED-Streifens liegt.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Achte darauf, dass die Rundung von Kappe und Abdeckung bündig übereinanderliegen – bei einer gebogenen Kontur fällt ein Versatz von einem Millimeter deutlich stärker auf als bei einer geraden Kante.

Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die hohe eckige Abdeckung?
Nein. Die Kontur ist der Rundung nachgeformt und passt nur zur halbrunden Abdeckung.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.

Ist die Endkappe im Lieferumfang der Abdeckung enthalten?
Nein, Endkappen sind separat erhältlich.

Passendes Zubehör

• LED-Profile – das XL306 in Schwarz und weiteren Farben
• LED-Anschlusskabel – Zuleitung für den LED-Streifen
• LED-Streifen-Verbinder – Anschluss ohne Löten
