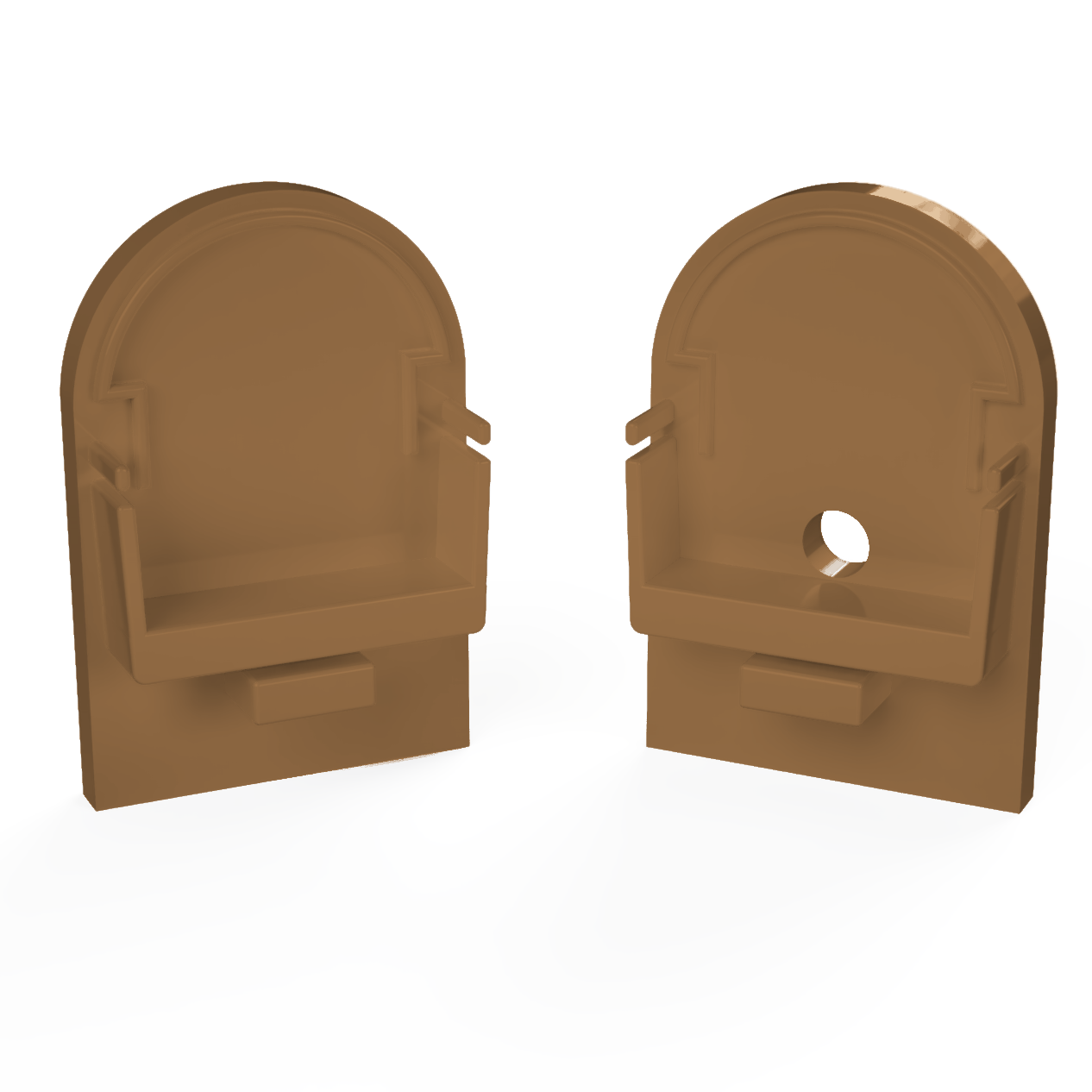

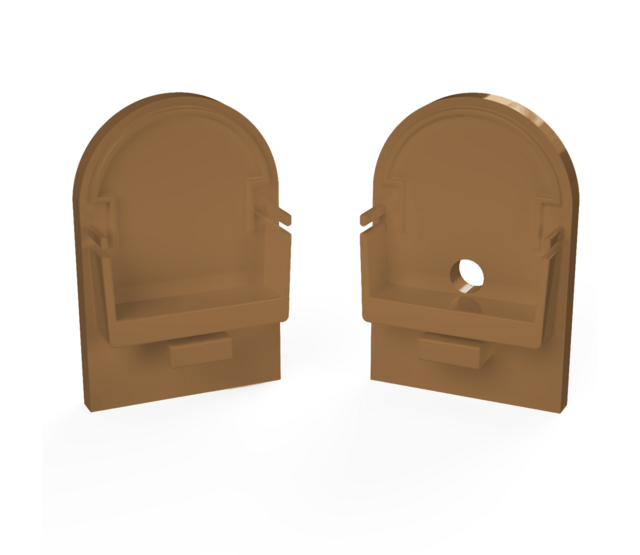

Endkappe mit Kabeldurchführung für halbrunde Abdeckung XL306 Bronze

Diese Endkappe ist der gebogenen Kontur der halbrunden Abdeckung nachgeformt und gehört an das Einspeiseende. Sie verschließt den 45 Millimeter hohen Querschnitt und lässt die Zuleitung heraus.

Die Rundung ist der Grund, warum es diese Kappe überhaupt braucht: Eine eckige Kappe hinterlässt an einem gebogenen Profil an beiden oberen Seiten einen sichelförmigen Spalt – genau dort, wo bei dieser Abdeckung das meiste Licht austritt.

Auf den Punkt

• Für LED-Profil XL306 mit halbrunder Abdeckung
• Der Bogenkontur nachgeformt, kein Spalt an den Flanken
• Querschnitt 30 x 45 mm, bogenförmig
• Farbe Bronze, abgestimmt auf das eloxierte Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast.

Mehrere Leisten nebeneinander: alle Enden müssen gleich aussehen

Die halbrunde Abdeckung in Bronze wirkt wie ein Metallrohr – und wird deshalb gern mehrfach eingesetzt: zwei oder drei parallele Leisten über einer Theke, einem Esstisch oder einer Kücheninsel. Das ist eine der wirkungsvollsten Anwendungen dieses Profils.

Dabei entsteht aber eine Anforderung, die bei einer einzelnen Leiste nicht existiert: Alle Stirnseiten liegen nebeneinander im Blickfeld und werden unmittelbar miteinander verglichen. Was bei einer Leiste niemandem auffällt, fällt bei dreien sofort auf.

• Setze alle Einspeiseenden auf dieselbe Seite. Wechselnde Kabelaustritte lassen eine ansonsten gleichmäßige Anordnung unruhig wirken.
• Richte die Durchführungen identisch aus – alle nach unten oder alle nach hinten, nicht gemischt.
• Schneide die Profile gemeinsam ab, nicht nacheinander nach Maß. Zwei Millimeter Längenunterschied sieht man an parallelen Enden.
• Bestelle die Kappen in einem Zug. Eloxierte Oberflächen können zwischen Fertigungschargen minimal abweichen – bei nebeneinanderliegenden Enden ist das sichtbar.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Achte darauf, dass die Rundungen von Kappe und Abdeckung bündig übereinanderliegen – ein Versatz von einem Millimeter zeichnet sich an einer gebogenen Kontur deutlich ab.

Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst, und lass etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die hohe eckige Abdeckung?
Nein. Die Kontur ist der Rundung nachgeformt und passt nur zur halbrunden Abdeckung.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.

Ist die Endkappe im Lieferumfang der Abdeckung enthalten?
Nein, Endkappen sind separat erhältlich.
