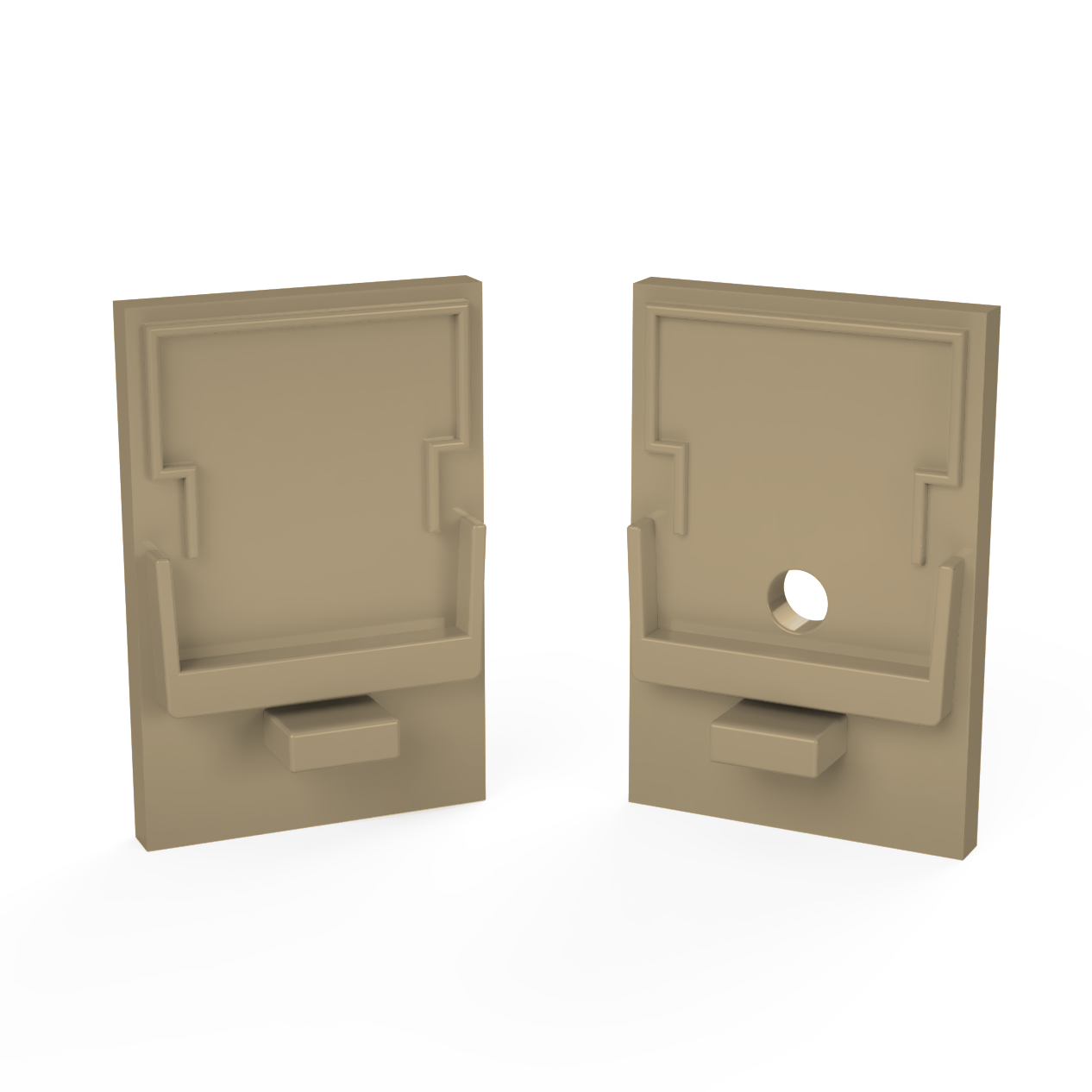

Endkappe mit Kabeldurchführung für hohe Abdeckung XL306 Champagner

Diese Endkappe gehört an das Einspeiseende eines XL306 mit hoher, eckiger Abdeckung. Sie verschließt den 45 Millimeter hohen Querschnitt in einem Teil – Profilkörper und aufgesetzte Abdeckung – und führt die Zuleitung nach außen.

Die flache Endkappe passt hier nicht. Sie ist für den 30,92 Millimeter hohen Querschnitt gemacht und lässt die aufgesetzte Abdeckung offen.

Auf den Punkt

• Für LED-Profil XL306 mit hoher, eckiger Abdeckung
• Querschnitt 30 x 45 mm
• Farbe Champagner, abgestimmt auf das eloxierte Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Verschließt Profil und Abdeckung in einem Teil
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast.

Bei 45 Millimetern ist die Stirnseite eine Fläche, keine Kante

Das ist der Unterschied zur flachen Variante. Mit 30 x 45 Millimetern hat die Stirnseite etwa die Größe einer Streichholzschachtel – sie wird als eigene Fläche wahrgenommen, nicht als Abschlusskante. An einem hellen, eloxierten Profil ist sie damit ein kleines Metallplättchen, das man sieht.

Zwei Dinge folgen daraus:

• Der Farbton muss sitzen. Eine silberne Kappe wirkt an Champagner kühl und grau, eine schwarze setzt einen harten Punkt. Auf dieser Fläche fällt die Abweichung deutlich stärker auf als an einer schmalen Kante.
• Der Sitz muss sauber sein. Entgrate die Schnittkante gründlich – ein Spalt oder ein Versatz ist bei einer so großen Stirnfläche sofort sichtbar.

Wohin mit dem Kabel?

Bei 45 Millimetern Bauhöhe steht der Lichtkörper frei im Raum, und die Zuleitung tritt entsprechend sichtbar aus. Plane vorher, wohin sie läuft:

• An der Decke direkt hinter dem Profilende in die Konstruktion führen – je kürzer die freie Strecke, desto unauffälliger.
• An der Wand das Profilende an eine Ecke oder einen Schrankanschluss legen.
• Bei Rahmen das Einspeiseende an die Seite setzen, die am wenigsten gesehen wird.

Denk auch an die Kabelfarbe: Standardkabel sind weiß oder schwarz, beides steht im Kontrast zu einem hellen Metallton. Lass im Profil etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst – nachträglich wird es eng.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die halbrunde Abdeckung?
Nein. Für die flachen Abdeckungen gibt es eine niedrigere Kappe, für die halbrunde eine mit gebogener Kontur.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.

Ist die Endkappe im Lieferumfang enthalten?
Nein, Endkappen sind separat erhältlich.
