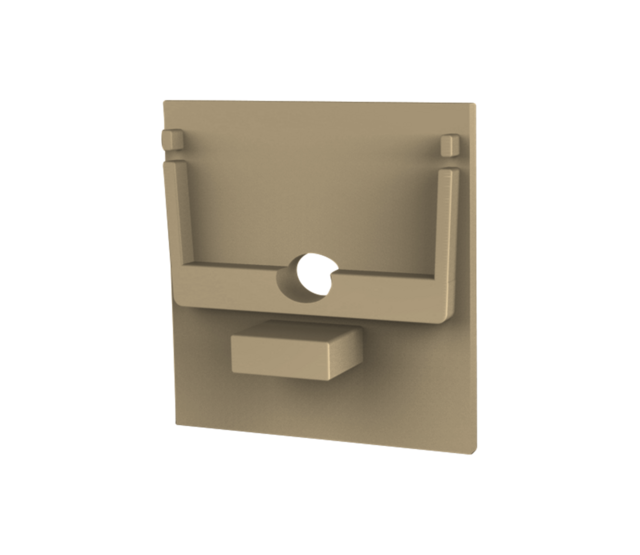

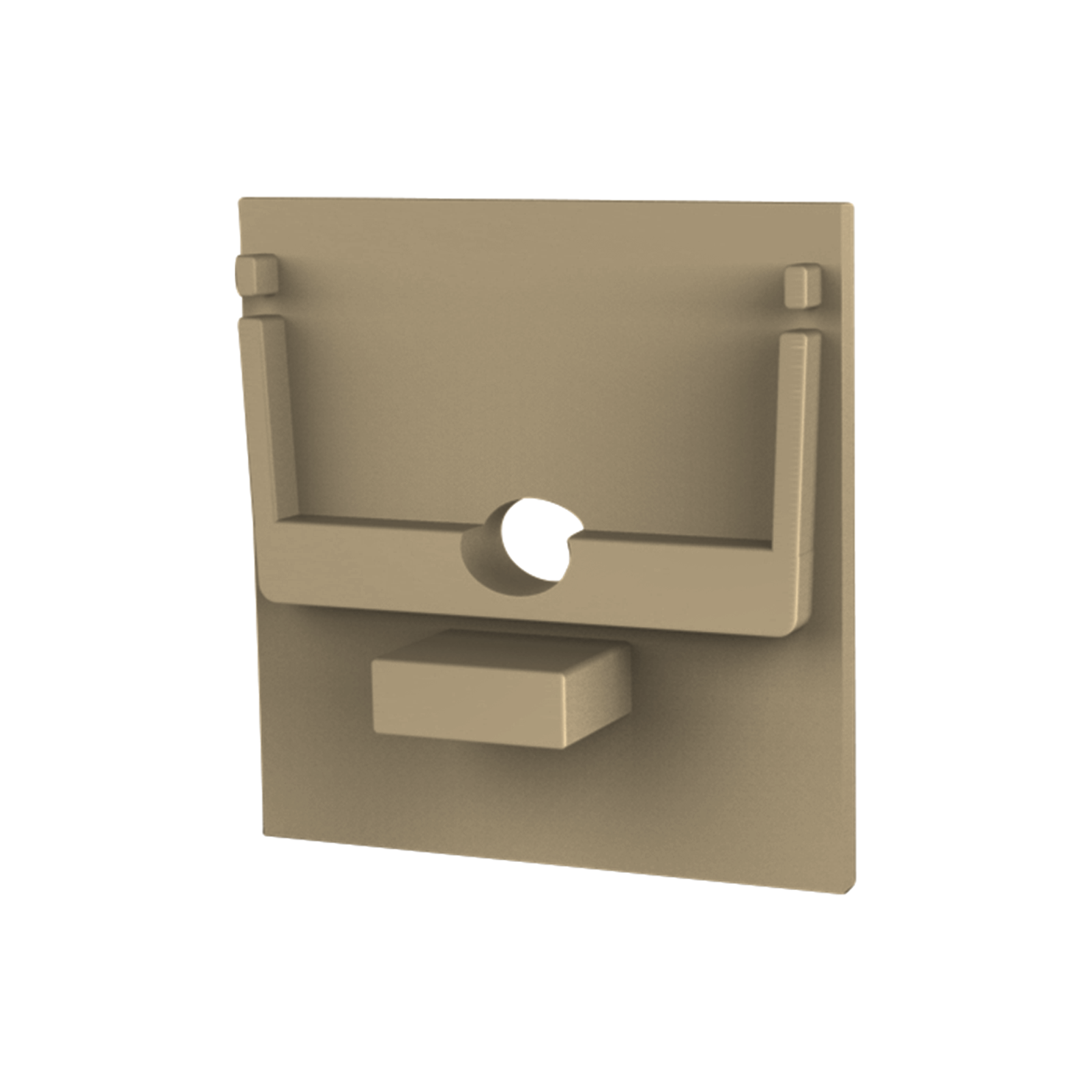

Endkappe mit Kabeldurchführung für LED-Profil XL306 Champagner

Diese Endkappe gehört an das Einspeiseende eines XL306 mit flacher Abdeckung. Sie verschließt das Profilende, verdeckt die Schnittkante und führt die Zuleitung sauber nach außen.

Eine Kappe für alle drei flachen Abdeckungen – opal, klar und getönt haben denselben Querschnitt.

Auf den Punkt

• Für LED-Profil XL306 mit flacher Abdeckung, 30 x 30,92 mm
• Farbe Champagner, abgestimmt auf das eloxierte Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Verdeckt die Schnittkante nach dem Ablängen
• Hält Staub aus dem Profil
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Diese Kappe passt auf alle flachen Abdeckungen, nicht aber auf die hohen mit 45 mm Gesamthöhe.

Bei Champagner zählt die Farbe am Ende besonders

Ein Champagner-Profil kauft man, damit die Leiste warm wirkt, ohne aufzufallen. Genau dieser Effekt bricht an einer falsch gewählten Endkappe: Eine silberne Kappe wirkt an Champagner kühl und grau, eine schwarze setzt einen harten Punkt ans Ende der Linie. Weil die Stirnfläche die einzige Stelle ist, an der man das Profil frontal sieht, fällt der Unterschied dort stärker auf als auf der ganzen übrigen Länge.

Denk im selben Zug an die Zuleitung. Standardkabel sind weiß oder schwarz – beides steht im Kontrast zu einem hellen Metallton. Ein transparentes oder helles Kabel fügt sich besser ein. Noch besser ist es, das Kabel gar nicht sichtbar werden zu lassen: Bohr ein Loch in die Montagefläche, setz das Profil so, dass die Durchführung darüber liegt, und führe die Zuleitung direkt in Wand oder Decke. Bei knapp drei Zentimetern Bauhöhe ist der Weg kurz genug, dass das fast immer gelingt.

Montage

Kürze das Profil, entgrate die Schnittkante und stecke die Kappe auf. Eine nicht entgratete Kante ist der häufigste Grund dafür, dass eine Endkappe schief sitzt.

Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst – nachträglich wird es eng. Lass im Profil etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Technische Daten

Häufige Fragen

Passt diese Kappe auf alle flachen Abdeckungen?
Ja. Opal, klar und getönt haben denselben Querschnitt – eine Kappe passt auf alle drei.

Passt sie auch auf die hohe oder die halbrunde Abdeckung?
Nein. Beide haben 45 mm Gesamthöhe und brauchen eine eigene Kappe.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende. Bei Rahmen mit Eck- oder T-Verbindern nur an den tatsächlich offenen Enden.

Ist die Endkappe im Lieferumfang des Profils enthalten?
Nein, Endkappen sind separat erhältlich.
