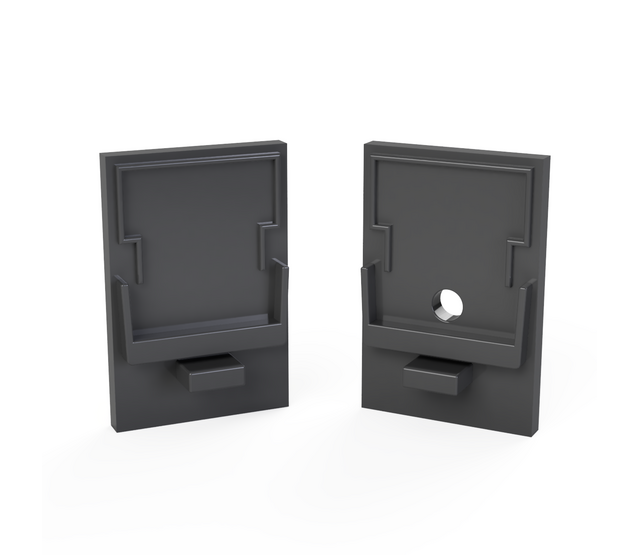

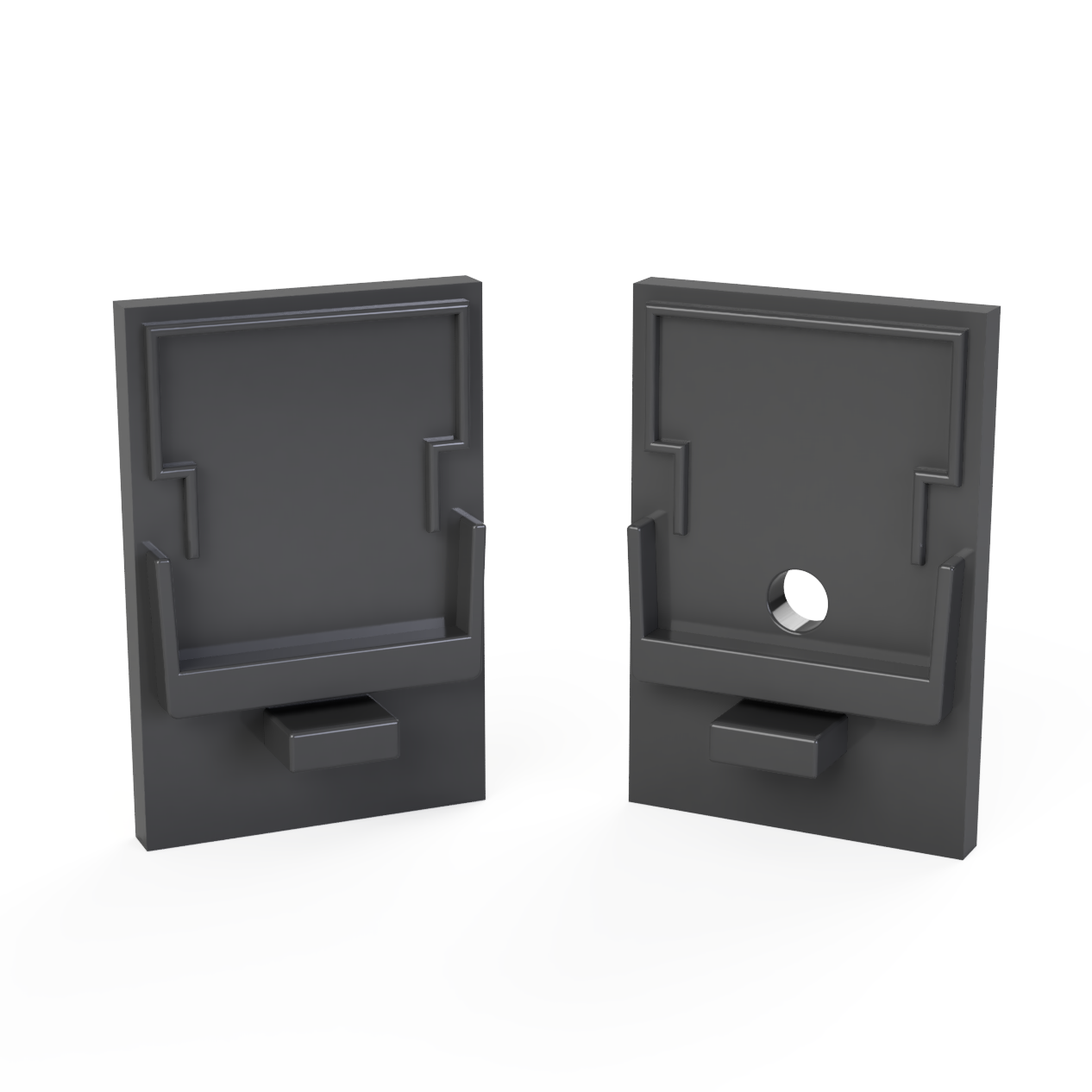

Endkappe mit Kabeldurchführung für hohe Abdeckung XL306 Schwarz

Diese Endkappe gehört an das Einspeiseende eines XL306 mit hoher, eckiger Abdeckung. Sie verschließt den 45 Millimeter hohen Querschnitt und führt die Zuleitung sauber nach außen.

Wichtig vorweg: Die flache Endkappe passt hier nicht. Sie ist für den 30,92 Millimeter hohen Querschnitt gemacht und lässt die aufgesetzte Abdeckung offen.

Auf den Punkt

• Für LED-Profil XL306 mit hoher, eckiger Abdeckung
• Gesamthöhe des Querschnitts 45,00 mm, Breite 30 mm
• Farbe Schwarz, passend zum pulverbeschichteten Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Verschließt Profil und Abdeckung in einem Teil
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast – das ist der häufigste Grund für eine Rücksendung bei diesem Profil.

Wohin mit dem Kabel?

Bei 45 Millimetern Bauhöhe tritt die Zuleitung deutlich sichtbar aus dem Profilende aus. Plane deshalb vorher, wohin sie läuft:

• An der Decke. Führe das Kabel direkt hinter dem Profilende in die Decke oder in eine abgehängte Konstruktion. Je kürzer die freie Strecke, desto unauffälliger.
• An der Wand. Lege das Profilende an eine Ecke oder einen Schrankanschluss, damit das Kabel dort verschwindet.
• Bei Rahmen und Figuren. Setze das Einspeiseende an die Stelle, die am wenigsten gesehen wird – bei einem Deckenrechteck also an die Wandseite, nicht an die Raumseite.

Lass im Profil etwas Kabelreserve, damit kein Zug auf den Lötstellen des LED-Streifens liegt.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst – nachträglich wird es eng.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die halbrunde Abdeckung?
Nein. Für die flache Abdeckung gibt es eine eigene, niedrigere Kappe, für die halbrunde eine mit gebogener Kontur.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende. Bei Rahmen mit Eck- oder T-Verbindern nur an den tatsächlich offenen Enden.

Ist die Endkappe im Lieferumfang des Profils enthalten?
Nein, Endkappen sind separat erhältlich.
