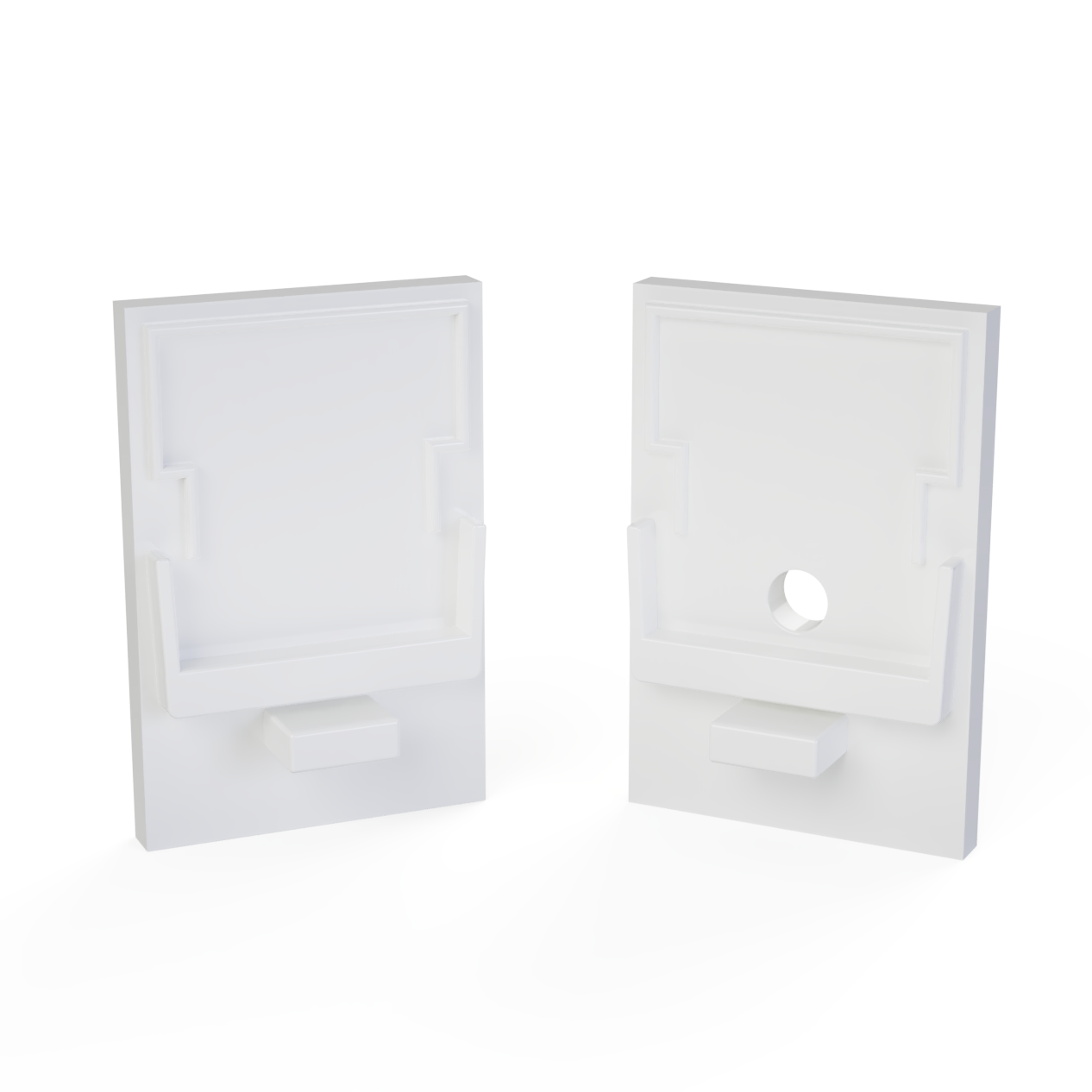

Endkappe mit Kabeldurchführung für hohe Abdeckung XL306 Weiß

Diese Endkappe gehört an das Einspeiseende eines weißen XL306 mit hoher, eckiger Abdeckung. Sie verschließt den 45 Millimeter hohen Querschnitt in einem Teil – Profilkörper und aufgesetzte Abdeckung – und führt die Zuleitung nach außen.

Die flache Endkappe passt hier nicht. Sie ist für den 30,92 Millimeter hohen Querschnitt gemacht und lässt die aufgesetzte Abdeckung offen.

Auf den Punkt

• Für LED-Profil XL306 mit hoher, eckiger Abdeckung
• Querschnitt 30 x 45 mm
• Farbe Weiß, abgestimmt auf das pulverbeschichtete Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Verschließt Profil und Abdeckung in einem Teil
• Weiße Innenseite – hält den Reflexionsraum geschlossen
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast.

Die Durchführung ist die einzige Öffnung im Reflexionsraum

Ein weißes Profil ist heller als ein schwarzes, weil die hellen Innenflächen Streulicht zurück zur Abdeckung werfen, statt es zu schlucken. Bei der hohen Abdeckung ist dieser Raum besonders groß – und je vollständiger er geschlossen ist, desto mehr Licht findet den Weg nach außen.

Die Endkappe ist dabei die letzte Fläche. Eine weiße Kappe setzt die Reflexion bis zum Rand fort, sodass der Lichtbalken auch auf den letzten Zentimetern so hell wirkt wie in der Mitte. Ein offenes Ende lässt das Licht dort einfach austreten.

Zwei praktische Folgen:

• Halte die Durchführung so klein wie möglich. Sie ist die einzige Stelle, an der Licht ungenutzt entweicht – bei einer eng anliegenden Zuleitung fällt das nicht ins Gewicht.
• Verwende weißes Kabel. Bei den meisten Profilfarben ist das Standardkabel in Weiß ein Fremdkörper. Hier passt es: An einem weißen Profil vor weißer Decke ist eine weiße Zuleitung praktisch unsichtbar.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst – nachträglich wird es eng.

Noch unauffälliger wird es, wenn die Zuleitung direkt hinter dem Profilende in Decke oder Wand verschwindet. Lass im Profil etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die halbrunde Abdeckung?
Nein. Für die flache Abdeckung gibt es eine niedrigere Kappe, für die halbrunde eine mit gebogener Kontur.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.

Ist die Endkappe im Lieferumfang enthalten?
Nein, Endkappen sind separat erhältlich.
