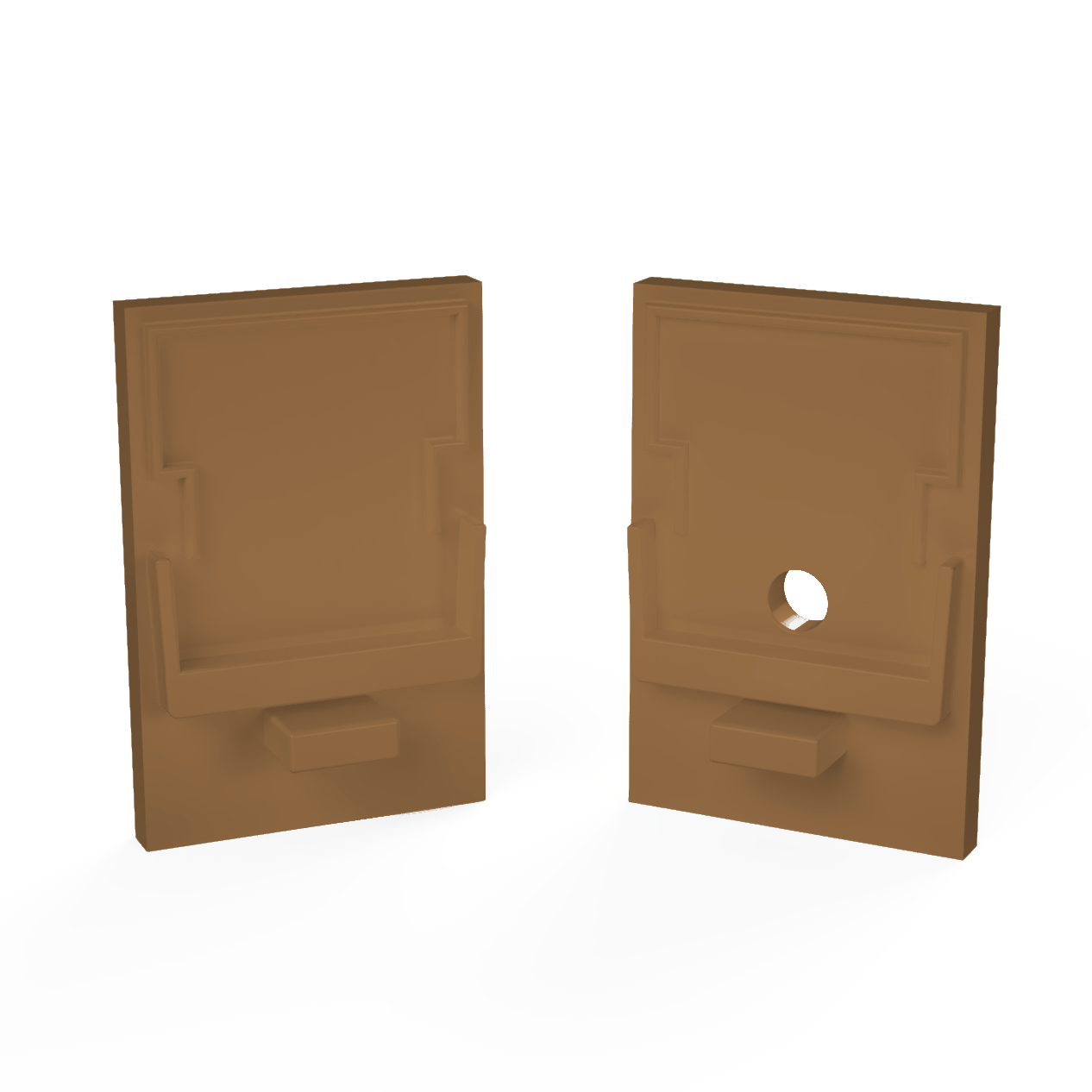

Endkappe mit Kabeldurchführung für hohe Abdeckung XL306 Bronze

Diese Endkappe gehört an das Einspeiseende eines bronzefarbenen XL306 mit hoher, eckiger Abdeckung. Sie verschließt den 45 Millimeter hohen Querschnitt in einem Teil – Profilkörper und aufgesetzte Abdeckung – und führt die Zuleitung nach außen.

Die flache Endkappe passt hier nicht. Sie ist für den 30,92 Millimeter hohen Querschnitt gemacht und lässt die aufgesetzte Abdeckung offen.

Auf den Punkt

• Für LED-Profil XL306 mit hoher, eckiger Abdeckung
• Querschnitt 30 x 45 mm
• Farbe Bronze, abgestimmt auf das eloxierte Profil
• Mit Durchführung für die Zuleitung des LED-Streifens
• Verschließt Profil und Abdeckung in einem Teil
• Wird aufgesteckt, kein Werkzeug nötig
• Lieferung als Einzelstück

Welche Endkappe passt zu welcher Abdeckung?

Die drei Bauformen sind nicht untereinander austauschbar. Prüf vor der Bestellung, welche Abdeckung du gewählt hast.

Bronze wird als Metall gelesen – und das Kabel verrät es

Ein bronzefarbenes Profil kauft man, damit es gesehen wird. Mit der hohen Abdeckung steht es als eigener Körper im Raum und tritt neben die anderen Metalle der Einrichtung: Messinggriffe, bronzene Armaturen, Leuchten in Altgold. Der Betrachter vergleicht – bewusst oder nicht.

Zwei Dinge entscheiden darüber, ob der Vergleich gut ausgeht:

• Die Kappe muss den Glanz treffen, nicht nur den Farbton. Eloxiertes Bronze zeigt die Metallstruktur durch die Oberfläche hindurch. Eine deckend lackierte Kappe in ähnlichem Braunton wirkt daneben stumpf – deshalb gibt es diese Kappe passend zum Profil.
• Das Kabel sollte verschwinden. Anschlusskabel gibt es in Weiß und Schwarz, nicht in Bronze. Beides bricht den Eindruck eines massiven Metallkörpers an genau der Stelle, an der man frontal daraufschaut.

Deshalb lohnt hier etwas Planungsaufwand: Führe die Zuleitung direkt hinter dem Profilende in Decke oder Wand, oder setze das Einspeiseende an eine Ecke, einen Schrankanschluss oder eine Laibung. Je kürzer die freie Kabelstrecke, desto geschlossener wirkt der Körper.

Montage

Kürze das Profil, entgrate die Schnittkante und setze zuerst die Abdeckung, dann die Endkappe auf. Führe das Kabel durch die Öffnung, bevor du den LED-Streifen endgültig einklebst – nachträglich wird es eng.

Lass im Profil etwas Reserve, damit kein Zug auf den Lötstellen liegt.

Technische Daten

Häufige Fragen

Passt diese Kappe auch auf die flache oder die halbrunde Abdeckung?
Nein. Für die flachen Abdeckungen gibt es eine niedrigere Kappe, für die halbrunde eine mit gebogener Kontur.

Wie viele brauche ich?
Pro gerader Profilstrecke zwei Endkappen – diese am Einspeiseende und eine geschlossene am anderen Ende.

Ist die Endkappe im Lieferumfang enthalten?
Nein, Endkappen sind separat erhältlich.

Passendes Zubehör

• LED-Profile – das XL306 in Bronze und weiteren Farben
• LED-Anschlusskabel – Zuleitung für den LED-Streifen
• LED-Streifen-Verbinder – Anschluss ohne Löten
