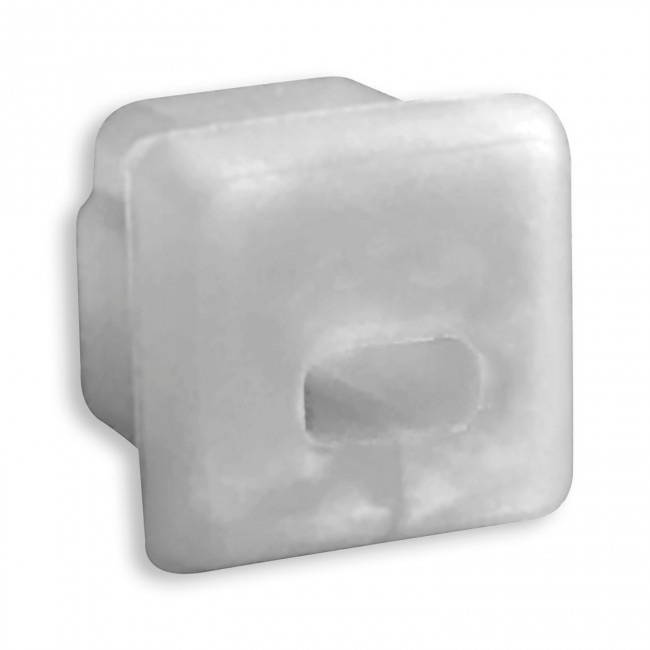

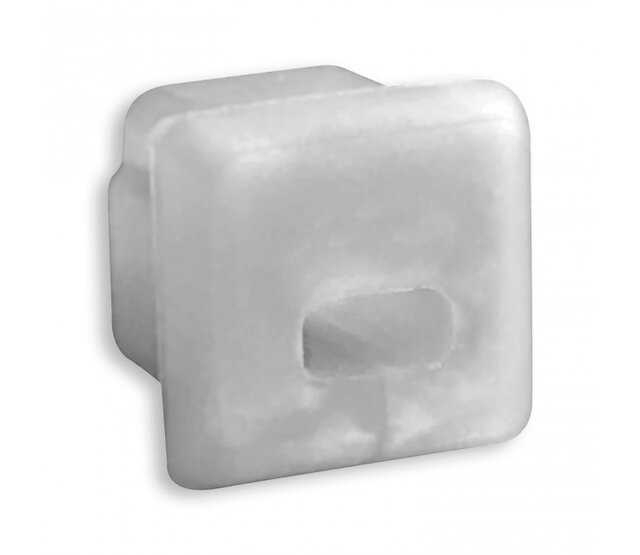

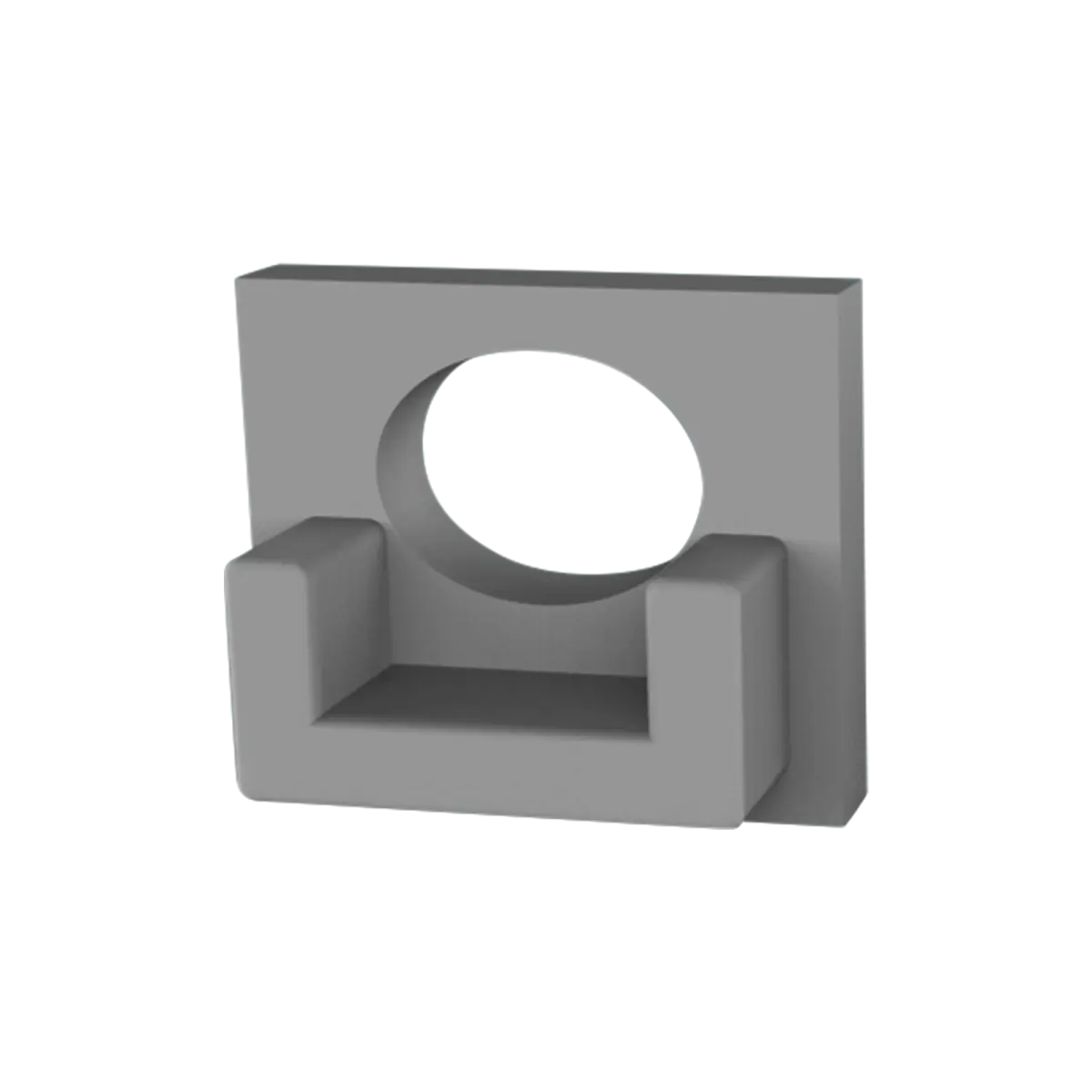

An jedem LED Profil gibt es eine Seite, an der das Anschlusskabel zum Netzteil herausgeführt wird. Wer dafür einfach ein Loch in eine geschlossene Endkappe bohrt, riskiert unsaubere Kanten, eine ausgefranste Durchführung und ein Kabel, das nicht stabil sitzt. Die Endkappe mit Kabeldurchführung ist die saubere Lösung: Die Aussparung für das Anschlusskabel ist bereits werkseitig in der Endkappe vorhanden, eng dimensioniert und führt das Kabel präzise und sicher aus dem Profil.

Diese Variante ist speziell auf die SLIM08-Profilfamilie abgestimmt – sie passt sowohl auf das SLIM08ALU (Aluminium) als auch auf das SLIM08SCHWARZ (Schwarz), beide mit Außenmaßen von 10 × 9,2 mm.

Aus weichem grauem Silikon gefertigt, sitzt sie durch leichten Klemmsitz präzise am Profilende und gibt dem Anschlusskabel zusätzlichen Halt. Damit endet die Lichtlinie auch an der Stromzuführungsseite sauber und professionell – ohne sichtbare Drähte oder unsichere Kabelausgänge.

Wofür Sie diese Endkappe brauchen

• Saubere Stromzuführung mit vorgefertigter Kabelaussparung – kein Bohren, kein Fräsen
• Zugentlastung für das Kabel – das Kabel wird stabil in Position gehalten
• Schutz des LED Streifens am empfindlichen Anschluss-Ende
• Professionelle Optik – kein offener Aluminium-Querschnitt mit Drahtsalat
• Sichere Lötstellen – Lötpunkte am Streifenende werden mechanisch geschützt

Was diese Endkappe richtig macht

Vorgefertigte Kabelaussparung: Keine Eigenbearbeitung nötig – die Durchführung ist exakt dimensioniert für gängige LED-Anschlusskabel mit zwei Adern.

Passgenau für SLIM08-Profile: Speziell für die Maße der SLIM08ALU und SLIM08SCHWARZ Profile (10 × 9,2 mm) gefertigt – kein Wackeln, kein sichtbarer Spalt.

Werkzeuglose Klick-Montage: Einfach Kabel durchführen, Endkappe aufstecken, fertig. Keine Schrauben, kein Kleber notwendig.

Weiches, hochwertiges Silikon: Anders als harte Kunststoffkappen passt sich Silikon präzise an, schützt das Kabel vor Knickstellen und sitzt langfristig fest. Die graue Farbe wirkt neutral an beiden Profilvarianten.

Kompatibel mit beiden Profilfarben: Eine Endkappe für zwei Profilvarianten – das vereinfacht Bestellung und Lagerhaltung.

Mit Sanitärsilikon zusätzlich abdichtbar: Bei Feuchtraum-Installationen kann die Kabeldurchführung nachträglich mit Silikon versiegelt werden.

Technische Daten

Lieferumfang

• 1× Endkappe für SLIM08 LED Profil mit Kabeldurchführung

Hinweis: Pro Profilstück benötigen Sie in der Regel 2 Endkappen – diese hier mit Kabeldurchführung (für die Stromzuführungsseite) und eine ohne Kabeldurchführung (für das gegenüberliegende Ende). Bei einer durchgehenden Lichtlinie aus mehreren verbundenen SLIM08-Profilen sind nur an den beiden äußeren Enden Endkappen nötig.

So montieren Sie die Endkappe richtig

1. Anschlusskabel vorbereiten: Bevor Sie die Endkappe aufstecken, muss das Anschlusskabel bereits durch die Aussparung der Endkappe geführt werden – also vor der Streifenmontage, oder nach Trennen einer vorhandenen Kabelverbindung.
2. Kabel durch Aussparung schieben: Das LED-Anschlusskabel (typisch 2 × 0,5 mm² oder 2 × 0,75 mm²) durch die werkseitige Aussparung in der Endkappe führen.
3. Streifenende anschließen: Das Kabel am LED Streifen anschließen – per Verbinder, Lötverbindung oder bereits vorhandenem Steckverbinder.
4. Streifen ins Profil legen: Den fertig angeschlossenen Streifen in das SLIM08-Profil einlegen.
5. Endkappe aufstecken: Die Silikon-Endkappe mit dem durchgeführten Kabel gleichmäßig auf das Profilende drücken, bis sie bündig anliegt.
6. Sitz prüfen: Die Endkappe sollte plan abschließen, das Kabel sollte ohne Knick durch die Aussparung verlaufen.
7. Funktion testen: Vor dem finalen Verbau Streifen kurz an die Stromversorgung anschließen und prüfen.
8. Optional bei Feuchtraum: Die Kabeldurchführung mit einem Tropfen Sanitärsilikon zusätzlich abdichten.

Profi-Tipp für die Reihenfolge: Wenn Sie ein bereits installiertes Profil nachträglich mit einer Endkappe ausstatten möchten, müssen Sie die Kabel-Anschlussstelle kurz trennen, das Kabel durch die Endkappe schieben und wieder verbinden. Lötfreie Verbinder erleichtern diesen Schritt enorm – siehe Cross-Selling unten.

Häufig gestellte Fragen

Wann brauche ich die Variante MIT Kabeldurchführung? Immer am Profilende, an dem das Anschlusskabel zum Netzteil herausgeführt wird. Bei einer einzelnen Lichtlinie ist das eine Seite (= 1 Endkappe mit Kabeldurchführung – diese hier), die andere Seite erhält die Endkappe ohne Kabeldurchführung (geschlossen).

Welche Kabeldurchmesser passen durch die Aussparung? Die werkseitige Öffnung ist für gängige LED-Anschlusskabel mit zwei Adern (z.B. 2 × 0,5 mm² oder 2 × 0,75 mm²) ausgelegt. Da die Endkappe aus weichem Silikon besteht, lassen sich auch leicht stärkere Kabel mit etwas Druck einführen.

Wie wird das Kabel durch die Endkappe geführt? Zuerst das Kabel durch die Aussparung schieben, dann erst anschließen – das ist wichtig, weil der Stecker bzw. die verlöteten Adern in der Regel nicht durch die Aussparung passen. Bei nachträglicher Montage: Verbindung kurz trennen, durchführen, neu verbinden (z.B. mit lötfreiem Verbinder).

Was passiert, wenn ich versehentlich erst löte und dann die Endkappe aufschieben will? In dem Fall müssten Sie die Lötstelle wieder trennen, das Kabel durch die Endkappe führen und neu verbinden. Ein lötfreier Verbinder ist hier die einfachste Lösung – damit ist die Trennung in Sekunden erledigt.

Passt die Endkappe sowohl auf SLIM08ALU als auch SLIM08SCHWARZ? Ja – beide Profilvarianten haben identische Außenmaße (10 × 9,2 mm) und unterscheiden sich nur in der Farbe. Die graue Silikon-Endkappe passt auf beide Varianten gleichermaßen.

Welches Profil meint SLIM08? Die SLIM08-Familie umfasst extra schmale LED Profile mit 10 × 9,2 mm Außenmaßen – das SLIM08ALU (Aluminium) und das SLIM08SCHWARZ (Schwarz). Diese sind ideal für dezente, schlanke Lichtlinien in Möbel-, Wand- und Deckeneinbauten.

Muss die Kabeldurchführung im Bad oder Feuchtraum abgedichtet werden? Ja, unbedingt. Im Feuchtraum (Bad, Dusche, Küche-Spritzbereich) empfehlen wir, die Kabeldurchführung mit Sanitärsilikon abzudichten – sowohl rund um das Kabel als auch zwischen Endkappe und Profil. Das verhindert sicher das Eindringen von Feuchtigkeit ins Profilinnere.

Brauche ich pro LED Profil 1 oder 2 Endkappen? In der Regel 2 Endkappen pro Profilabschnitt: eine mit Kabeldurchführung (diese hier, für Strom) und eine ohne Kabeldurchführung (für das andere Ende). Bei längeren Lichtlinien aus mehreren verbundenen SLIM08-Profilen werden Endkappen nur an den beiden äußeren Enden benötigt.

Kann ich die Endkappe nachträglich wieder entfernen? Ja – einfach gerade vom Profilende abziehen. Da Silikon flexibel ist, lässt sie sich problemlos demontieren und mehrfach wiederverwenden, sofern sie nicht mit Silikon verklebt wurde.

Passendes Zubehör

• Endkappe SLIM08 OHNE Kabeldurchführung – für das gegenüberliegende Ende (Pflicht-Ergänzung)
• LED Profil SLIM08ALU (Aluminium) 10 × 9,2 mm – das passende Aluminium-Profil
• LED Profil SLIM08SCHWARZ 10 × 9,2 mm – das passende schwarze Profil
• 2 m Schwarze Abdeckung SLIM08 – schwarze Klick-Abdeckung
• 6 m Opale Abdeckung SLIM08 – opale Klick-Abdeckung für lange Strecken
• LED Anschlusskabel – passend für die Durchführung
• LED Streifen Verbinder (lötfrei) – für einfache nachträgliche Verbindungen
• LED Netzteile 24V – für die Stromversorgung
• COB LED Streifen warmweiß – ideal für SLIM08-Profile
• Dual White LED Streifen – mit verstellbarer Lichtfarbe
• Alle Standard LED Profile – komplette Auswahl

Profi-Tipp aus der Praxis

Der häufigste Fehler bei der Endkappen-Montage: Zuerst wird der LED Streifen ins Profil eingeklebt und das Kabel angelötet – dann erst merkt man, dass die Endkappe nicht mehr über das Kabel passt. Die Folge: Mühsames Auslöten oder ein „nackiges" Profilende mit offen liegendem Kabel.

So machen Sie es richtig:

1. Profil zuschneiden auf die gewünschte Länge
2. Beide Endkappen bereitlegen – mit und ohne Kabeldurchführung
3. Kabel ZUERST durch die Endkappe mit Kabeldurchführung führen
4. Dann erst das Kabel am LED Streifen anschließen (löten oder mit Verbinder)
5. LED Streifen ins Profil einkleben
6. Beide Endkappen aufstecken – die mit Kabel am Stromende, die ohne am anderen Ende
7. Klick-Abdeckung aufsetzen

Profi-Hack: Wenn Sie lötfreie Verbinder verwenden (gibt's bei uns in verschiedenen Varianten), können Sie diesen Workflow umkehren – einfach den Verbinder trennen, durch die Endkappe schieben, wieder zusammenklicken. Spart Zeit, Lötkolben und Frust.

Bei Feuchträumen: Zusätzlich zur normalen Montage einen Tropfen Sanitärsilikon um die Kabeldurchführung legen. Das stellt sicher, dass keine Feuchtigkeit ins Profil und in die elektrischen Verbindungen kommen kann.
