Gerader COB-Klickverbinder für LED-Streifen, lötfrei, IP20

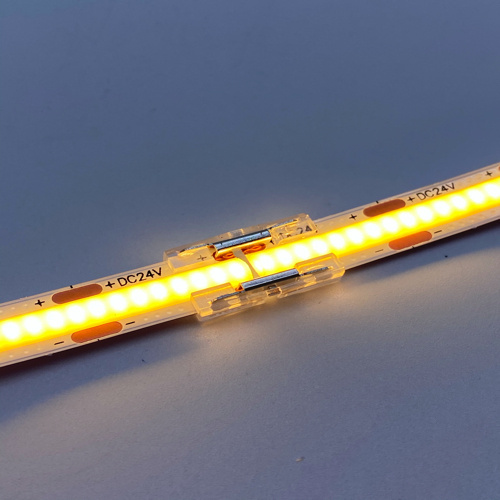

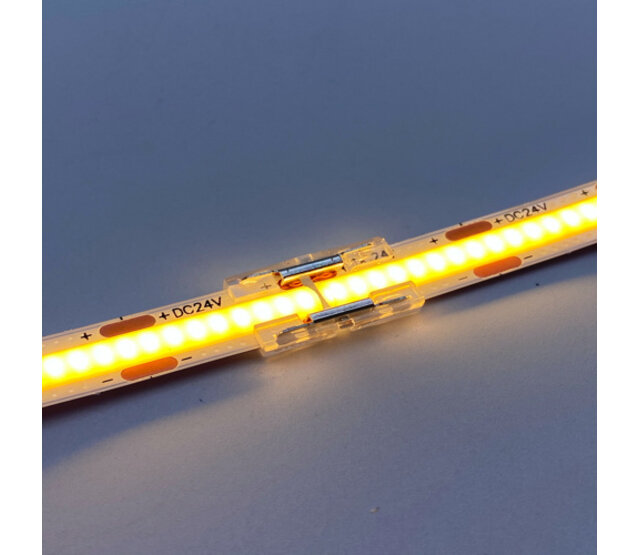

Gerader Klickverbinder für COB-LED-Streifen

Mit diesem transparenten Verbinder lassen sich zwei passende COB-LED-Streifenabschnitte direkt aneinander anschließen. Die Klickverbindung kommt ohne Löten aus und eignet sich für eine gerade Verbindung im trockenen Innenbereich.

Passenden Streifen auswählen

Stimmen Sie Stripbreite, Kontaktanzahl, Kontaktabstand und Leiterplattenstärke auf den Verbinder ab. COB-Streifen mit gleicher Breite können unterschiedliche Kontakte besitzen. Prüfen Sie deshalb die genaue Ausführung vor der Bestellung. Für eine Ecke oder eine Unterbrechung benötigen Sie eine dafür geeignete Bauform beziehungsweise einen Verbinder mit Kabel.

Platz im LED-Profil

Das Verbindergehäuse ist mit 15 × 12 × 4 mm (L × B × H) angegeben. Vergleichen Sie diese Maße mit dem freien Innenraum Ihres Profils einschließlich der Abdeckung. Die transparente Bauform kann die Abschattung am Anschluss verringern; eine unsichtbare Verbindungsstelle ist damit nicht garantiert.

Lötfreie Montage

1. Die Stromversorgung ausschalten und beide Streifen an zulässigen Trennstellen vorbereiten.
2. Kontaktflächen und Polarität an beiden Seiten kontrollieren.
3. Streifen passend einsetzen und den Klickverschluss schließen.
4. Die Verbindung ohne mechanische Spannung verlegen und vor dem endgültigen Einbau testen.

IP20: Dieser Verbinder ist nicht für ungeschützte Feuchtbereiche geeignet. Prüfen Sie außerdem die zulässige Strombelastung für die geplante LED-Länge. Weitere Formen finden Sie in unserem Sortiment an LED-Streifen-Verbindern.
