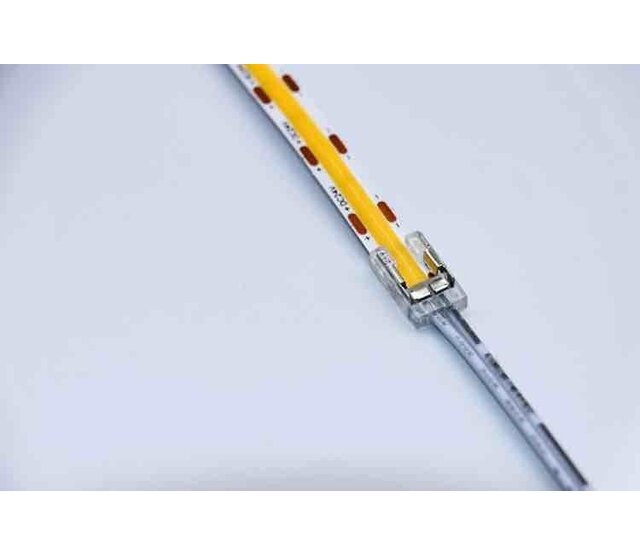

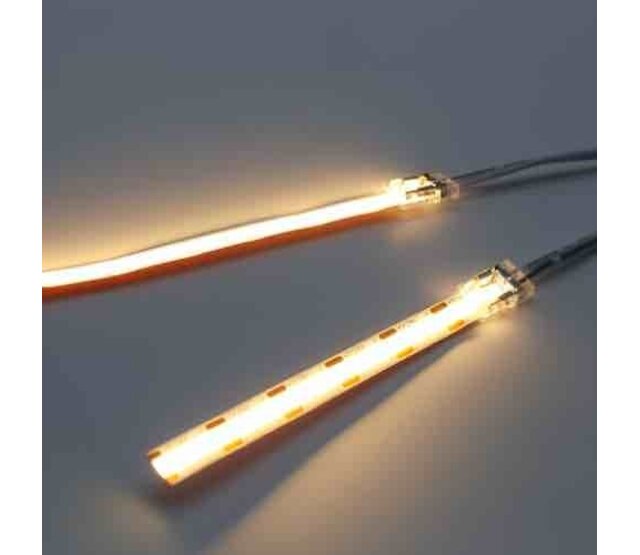

COB-Klickverbinder 10 mm mit Kabel, beidseitig, lötfrei

COB-LED-Streifen über ein Kabel verbinden

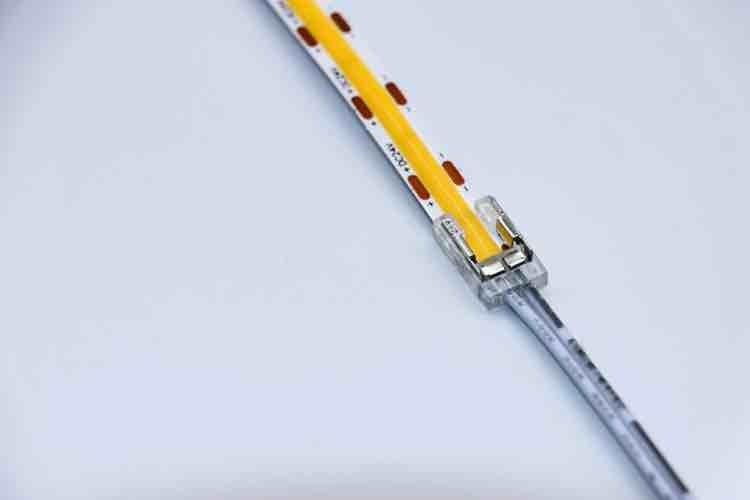

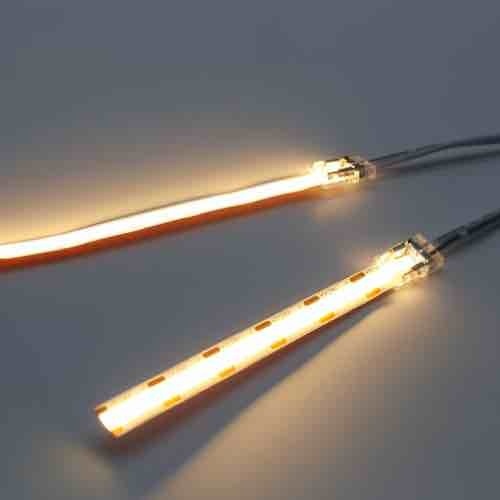

Dieser transparente, beidseitige Klickverbinder verbindet zwei passende COB-LED-Streifenabschnitte über ein kurzes Kabel. So lässt sich eine Unterbrechung überbrücken oder eine Ecke ausführen, ohne den LED-Streifen scharf zu knicken. Die Kontaktierung erfolgt lötfrei.

Passform vor der Montage prüfen

Die angebotene Ausführung ist für 10 mm breite COB-Streifen angegeben. Zusätzlich müssen Kontaktanzahl, Kontaktabstand und Leiterplattenstärke zum Verbinder passen. Eine gleiche Stripbreite allein garantiert keine Kompatibilität. Prüfen Sie die Anschlussflächen beider Streifen vor dem Einsetzen.

Abmessungen und Einsatzbereich

• Verbindergehäuse: 15 × 12 × 4 mm (L × B × H)
• Kabellänge laut Produktangabe: 40 mm
• Ausführung: Klickanschluss an beiden Kabelenden
• Schutzart: IP20, für trockene Innenbereiche

Vergleichen Sie die Gehäusemaße mit dem freien Innenraum Ihres LED-Profils. Berücksichtigen Sie dabei auch die Abdeckung und den Platz für das Kabel. Der transparente Verbinder verringert die optische Abdeckung, garantiert jedoch keine durchgehend leuchtende Stelle über der Kabelstrecke.

Lötfrei anschließen

1. Stromversorgung ausschalten und den Streifen nur an einer zulässigen Trennstelle kürzen.
2. Die Kontakte passend zu den Markierungen und zur Polarität einsetzen.
3. Den Klickverschluss schließen und die Verbindung ohne Zugbelastung verlegen.
4. Vor dem endgültigen Einbau die Funktion kontrollieren.

Die zulässige Strombelastung des Verbinders muss zur angeschlossenen LED-Last passen. Eine nicht bestätigte Stromgrenze darf nicht aus der Belastbarkeit des Streifens abgeleitet werden. Für die Auswahl passender Komponenten sehen Sie unser LED-Streifen-Sortiment.
