COB-Klickverbinder mit Kabel, einseitig und lötfrei

COB-LED-Streifen lötfrei an ein Kabel anschließen

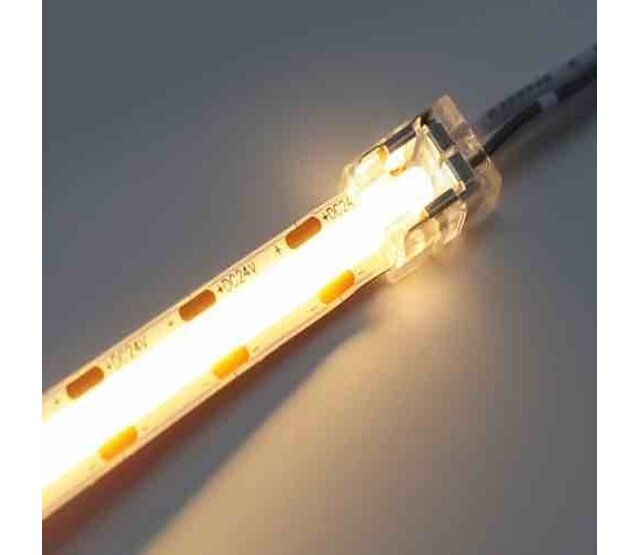

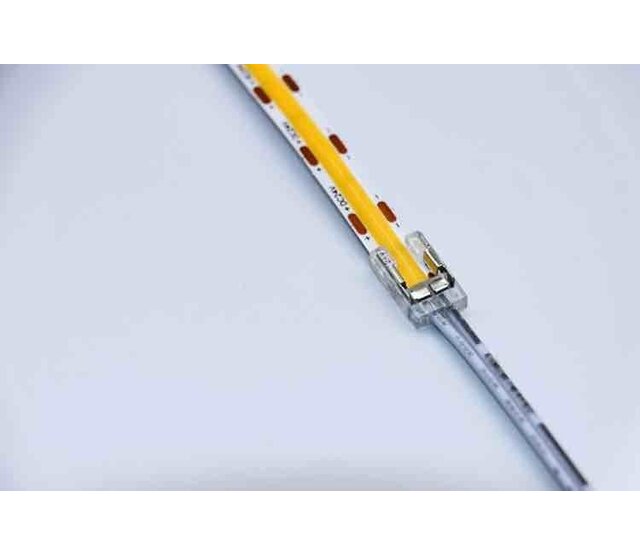

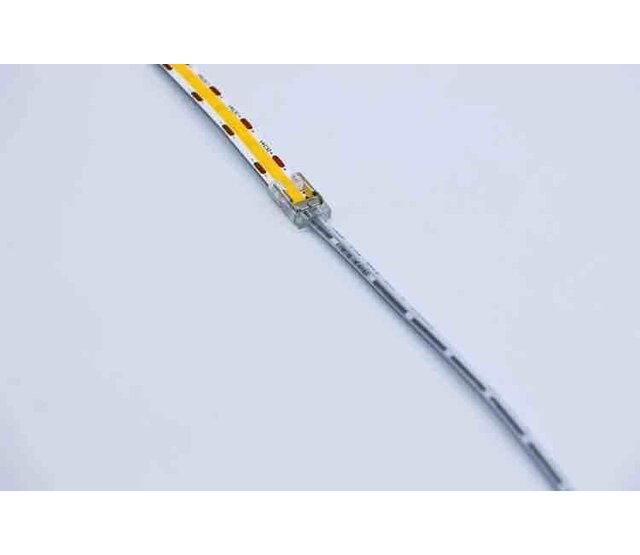

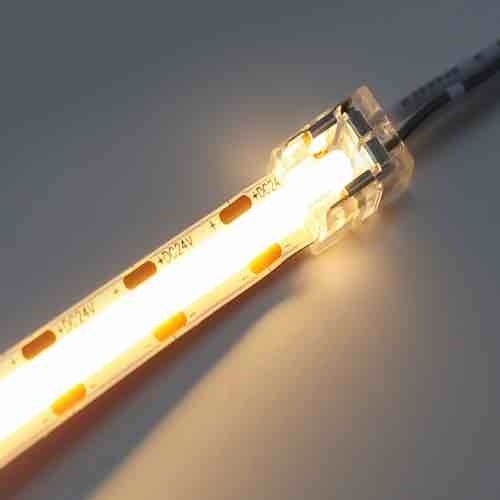

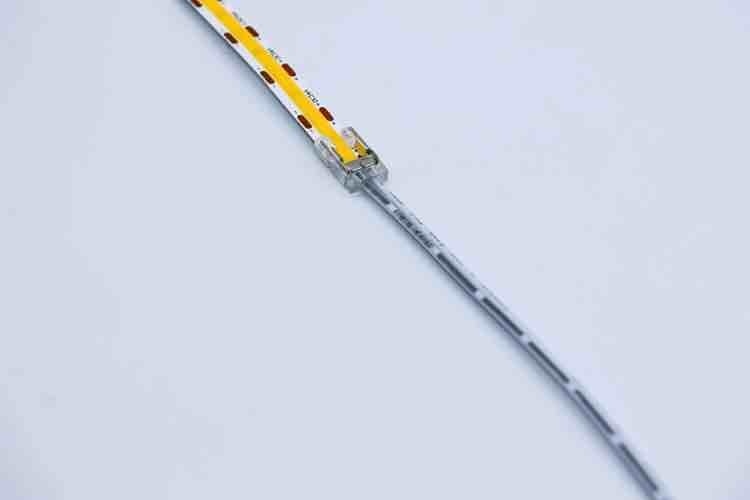

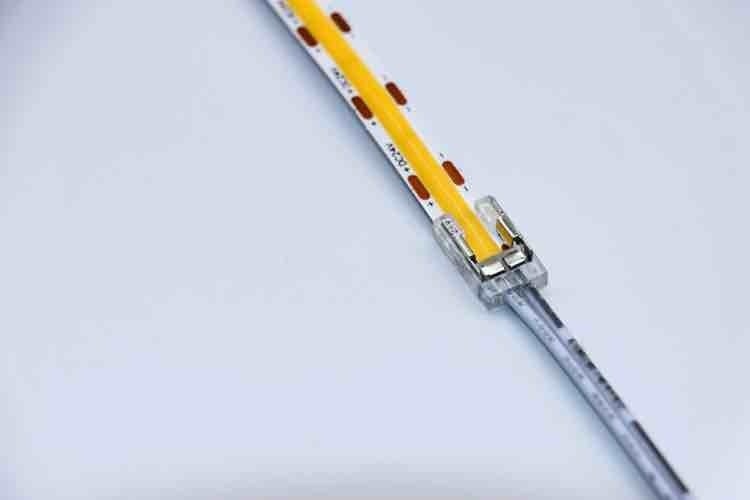

Der einseitige COB-Klickverbinder dient dazu, einen passenden LED-Streifen über die Anschlussleitung zu verbinden. Die transparente Klemme wird am freigegebenen Kontaktbereich des Streifens befestigt. Diese Ausführung hat einen Streifenanschluss; für eine Kabelbrücke zwischen zwei Streifen gibt es beidseitige Verbinder.

Kompatibilität prüfen

Prüfen Sie vor der Auswahl die Breite des LED-Streifens, die Kontaktanzahl, den Abstand der Kontaktflächen und die Leiterplattenstärke. Der Verbinder ist nicht allein aufgrund der Breite für jeden COB-, RGB- oder Dual-White-Streifen geeignet.

Maße und Montage im Profil

• Ausführung: einseitiger Klickanschluss mit Kabel
• Kabellänge laut Produktangabe: 40 mm
• Schutzart: IP20, trockener Innenbereich

Vergleichen Sie die Maße vor dem Einbau mit dem freien Platz im LED-Profil. Auch Abdeckung und Kabelführung benötigen Raum. Die transparente Bauform ersetzt keine Prüfung der Passform.

Anschluss in vier Schritten

1. Die Stromversorgung ausschalten.
2. Den Streifen an einer erlaubten Trennstelle vorbereiten und die Kontaktflächen passend ausrichten.
3. Polarität kontrollieren, den Klickverschluss schließen und das Kabel zugfrei verlegen.
4. Die Funktion vor der endgültigen Montage prüfen.

Achten Sie darauf, dass die elektrische Belastbarkeit des Verbinders zur Installation passt. IP20-Verbindungen sind nicht wasserdicht. Weitere Bauformen finden Sie bei unseren LED-Streifen-Verbindern; passende Einbaumöglichkeiten unter LED-Profilen.
