MiBoxer SPIR3 – SPI-Controller für Einfarbig, RGB und RGBW

MiBoxer SPIR3 für digitale LED-Streifen

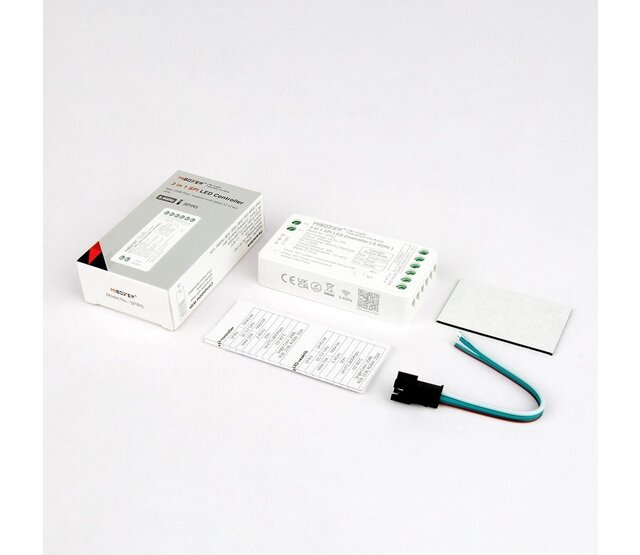

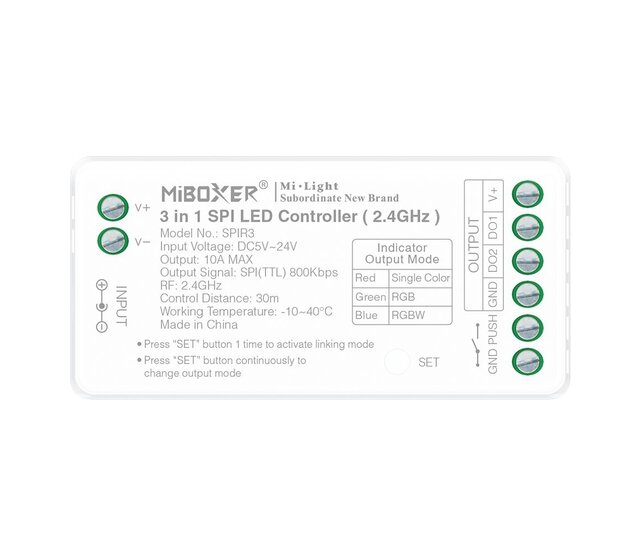

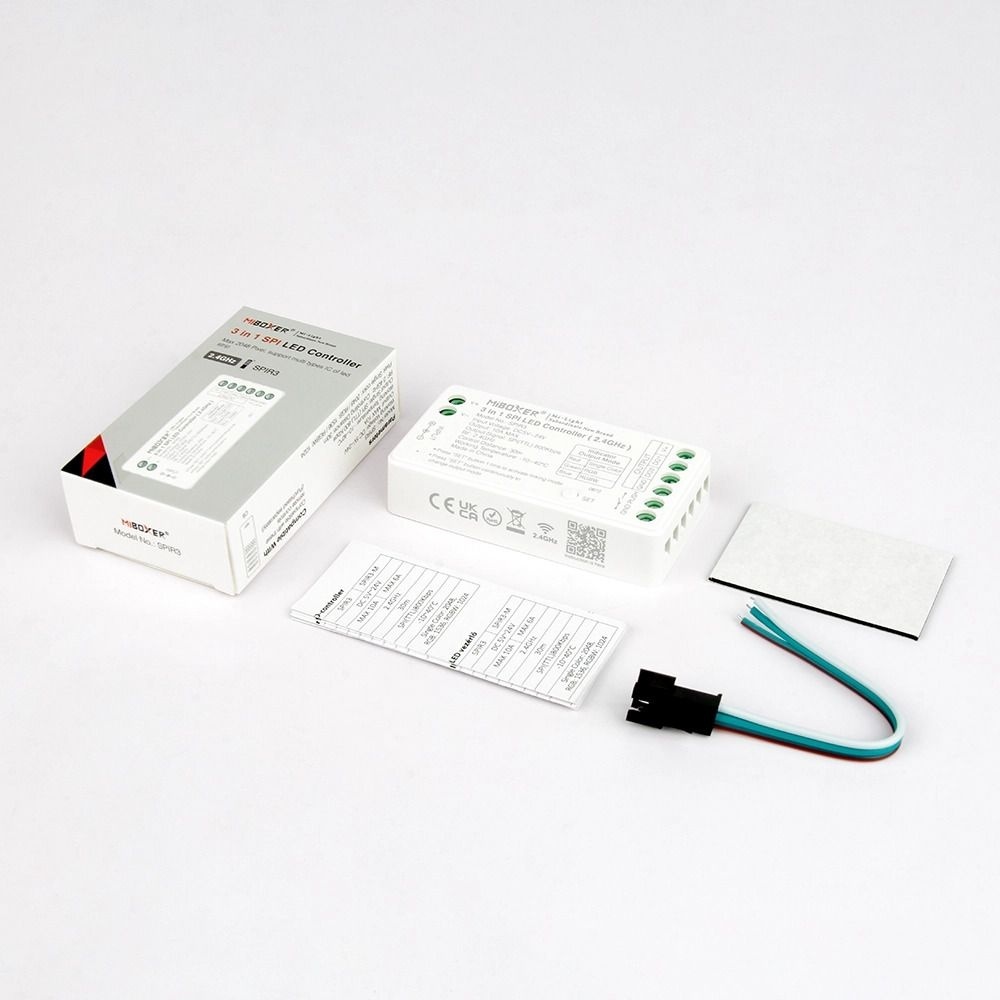

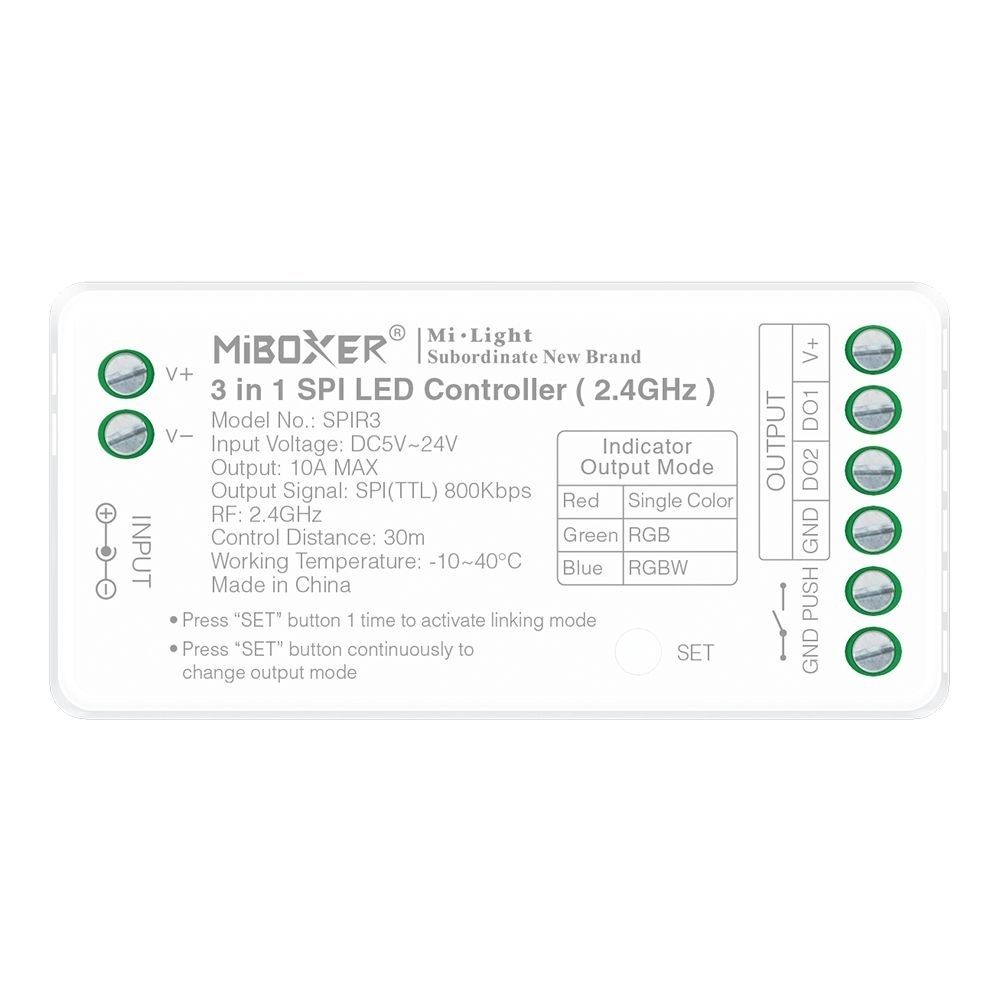

Der SPIR3 ist ein 3-in-1-SPI-Controller mit den Ausgangsmodi Einfarbig, RGB und RGBW. Er erzeugt ein digitales Steuersignal für kompatible Pixel-LED-Streifen. Die Modellbezeichnung und elektrischen Angaben dieser Beschreibung entsprechen dem abgebildeten SPIR3-Geräteetikett.

Technische Daten

• Modell: SPIR3
• Artikelnummer: 303353
• Eingangsspannung: DC 5–24 V
• Maximaler Ausgangsstrom: 10 A
• Ausgangssignal: SPI (TTL), 800 Kbps
• Funk: 2,4 GHz
• Reichweitenangabe: 30 Meter, abhängig von Umgebung und Hindernissen
• Ausgangsmodi: Einfarbig, RGB, RGBW

Passenden Modus und LED-Chip wählen

Stellen Sie den Ausgangsmodus über die SET-Taste passend zum Band ein. Der Chip beziehungsweise das Datenprotokoll muss vom Controller unterstützt werden. Ein beliebiges analoges RGB-Band ist kein Ersatz für einen kompatiblen SPI-Streifen.

Die nutzbare Pixelzahl hängt vom Ausgangsmodus ab. Prüfen Sie die Grenze für Ihre konkrete Kombination in der SPIR3-Anleitung, bevor Sie eine längere Lichtlinie planen. Die Anzahl der LEDs pro Meter ist nicht automatisch die Anzahl unabhängig steuerbarer Pixel.

Bedienung per Funk oder PUSH

Die MiBoxer C6 SPI-Fernbedienung ermöglicht die Bedienung passender Funktionen nach dem Koppeln. Der SPIR3 verfügt außerdem über einen beschrifteten PUSH-Anschluss. Verwenden Sie ihn ausschließlich gemäß dem Anschlussplan; die Fernbedienung ist separat zu berücksichtigen.

Stromversorgung abstimmen

Wählen Sie die Versorgungsspannung passend zum LED-Streifen und innerhalb des Controllerbereichs. Maximal 10 A ist eine Belastungsgrenze, keine Empfehlung für die Dimensionierung jeder Installation. Netzteil, Leitungen und zusätzliche Einspeisungen müssen zur tatsächlichen Last passen.

Weitere Bandtypen und Auswahlhinweise finden Sie bei den digitalen LED-Streifen.
