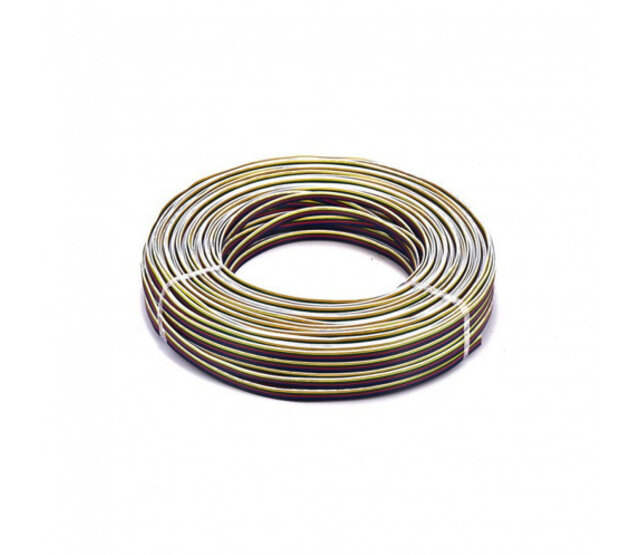

RGBCCT-Anschlusskabel 6-adrig, 6 x 0,35 mm² – Meterware für LED-Streifen und Controller

Ein RGBCCT-System braucht sechs Leiter – und genau daran scheitern viele Installationen. Wer ein vierpoliges RGBW-Kabel verwendet, kann zwei der fünf Kanäle nicht anschließen. Dieses Kabel ist für RGBCCT ausgelegt und führt alle benötigten Adern.

Sechs Kupferadern mit je 0,35 mm² Querschnitt, flexibel ummantelt und leicht zu verarbeiten. Es verbindet LED-Streifen mit dem Controller, verlängert bestehende Zuleitungen oder überbrückt Abschnitte innerhalb einer Installation.

Verkauft wird das Kabel als Meterware. Für Objektinstallationen liefern wir bis zu 300 Meter auf der Rolle.

Auf den Punkt

• 6 Adern für RGBCCT – alle fünf Kanäle plus gemeinsamer Leiter
• Querschnitt 6 x 0,35 mm² (entspricht 22 AWG)
• Kupferleiter, flexible Ummantelung
• Leicht zu löten, gut verarbeitbar
• Meterware – bis 300 Meter auf Rolle lieferbar
• Für trockene Innenräume (IP20)
• Auch für RGBWW-Systeme mit sechs Leitern geeignet

Warum RGBCCT sechs Adern braucht

Je nach Streifentyp ändert sich die Anzahl der nötigen Leiter. Das ist der häufigste Planungsfehler bei farbigen LED-Installationen:

Bei RGBCCT kommen zu den drei Farbkanälen zwei getrennte Weißkanäle – warmweiß und kaltweiß. Zusammen mit dem gemeinsamen Leiter ergeben sich sechs Adern. Ein vierpoliges Kabel reicht hier nicht: Zwei Kanäle blieben unverbunden, und die Lichtfarbverstellung funktioniert nicht.

Ein Hinweis aus der Praxis: Notiere oder markiere die Aderzuordnung, bevor du das Kabel ablängst. Bei sechs gleich aussehenden Leitern ist die Zuordnung am anderen Ende sonst nicht mehr nachvollziehbar – und ein vertauschter Kanal fällt erst beim Einschalten auf.

Welche Länge ist sinnvoll?

Der Querschnitt von 0,35 mm² ist auf Flexibilität und einfache Verarbeitung ausgelegt, nicht auf lange Strecken bei hoher Last. Entscheidend ist dabei der gemeinsame Leiter: Über ihn fließt der Strom aller fünf Kanäle zusammen.

• Für übliche Verbindungen zwischen Controller und Streifen – bis etwa zwei bis drei Meter – ist der Querschnitt ausreichend.
• Bei längeren Strecken oder hoher Leistung erhöhe den Querschnitt oder führe die Stromversorgung getrennt in einer stärkeren Leitung.
• Ein zu dünner oder zu langer Leiter macht sich durch einen sichtbaren Helligkeitsabfall bemerkbar – nicht durch einen Defekt.

Passende Zuleitungen in anderen Querschnitten findest du unter LED-Anschlusskabeln.

Wofür du das Kabel brauchst

• Verbindung zwischen RGBCCT-Streifen und RGBCCT-Controller
• Verlängerung zu kurzer Werkszuleitungen
• Überbrückung zwischen zwei Streifenabschnitten, etwa über eine Ecke oder eine Türöffnung
• Anschluss von flexiblen LED-Sheets in RGBCCT
• Nachrüstung bestehender Installationen, bei denen nur vier Adern verlegt wurden

Verarbeitung

Das Kabel wird an die Lötpunkte des LED-Streifens angelötet oder über passende Verbinder angeschlossen. Vier Schritte:

1. Kabel auf die benötigte Länge ablängen und die Aderzuordnung notieren.
2. Die Adern auf rund 5 mm abisolieren und verzinnen.
3. An die Kontaktflächen des Streifens löten – kurz und mit ausreichender Temperatur, damit die Leiterbahn keinen Schaden nimmt.
4. Vor der endgültigen Montage alle Kanäle einzeln durchschalten und prüfen.

Teste immer vor dem Verkleben. Ein vertauschter Kanal lässt sich in zwei Minuten korrigieren, solange der Streifen noch lose liegt – nach dem Verkleben in einem Profil nicht mehr.

Technische Daten

Häufige Fragen

Passt das Kabel auch für RGBW-Streifen?
Ja. RGBW braucht fünf Adern, RGB vier. Ein sechsadriges Kabel lässt sich für beide verwenden – die überzähligen Adern bleiben einfach unbelegt.

Kann ich damit auch die Stromversorgung führen?
Für kurze Strecken ja. Bei langen Zuleitungen oder hoher Leistung nimm einen größeren Querschnitt, weil der gemeinsame Leiter den Strom aller Kanäle führt.

Ist das Kabel für den Außenbereich geeignet?
Nein. Es ist für trockene Innenräume ausgelegt. Im Außenbereich gehören Kabel und Verbindungsstellen in eine passende Schutzart.

Wird das Kabel als Meterware verkauft?
Ja. Für größere Projekte liefern wir bis zu 300 Meter auf der Rolle – frag dafür über unsere Projektanfrage an.
