Lose Verbindungsklemmen sind der häufigste Grund, warum eine saubere LED-Installation nach zwei Jahren nicht mehr sauber aussieht: Die Klemmen wandern in der Dose herum, ziehen an den Adern, und bei der Fehlersuche weiß niemand mehr, welche Klemme wohin gehört. Dieser Montageträger löst das Problem mit einem Handgriff – die Klemme rastet ein und sitzt dauerhaft fest an der Stelle, an der du sie haben willst.

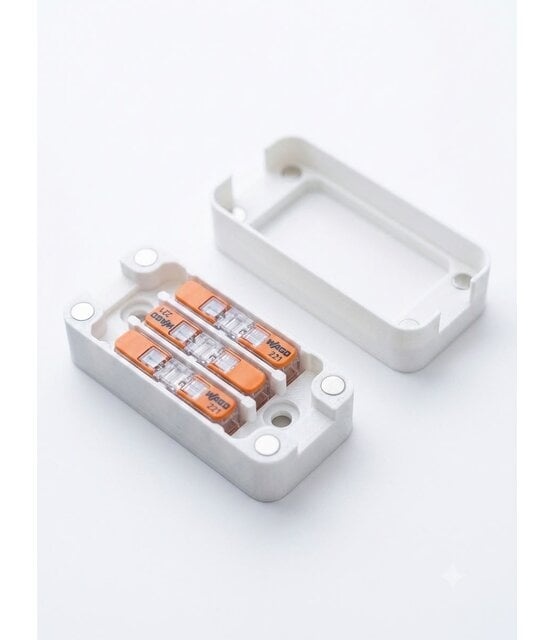

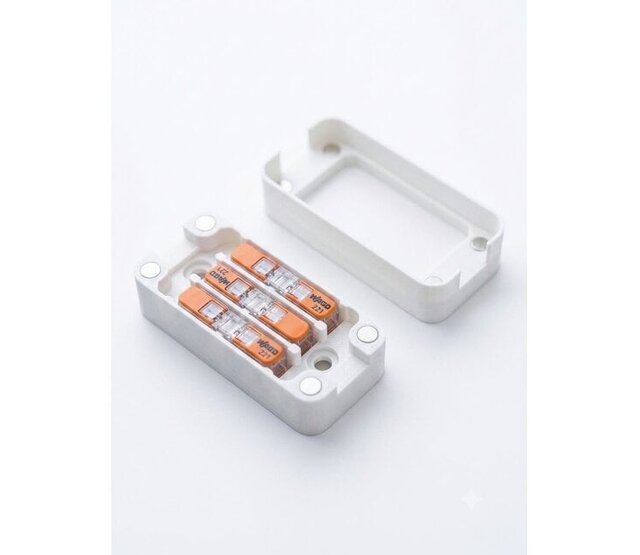

Der Träger wird auf dem Untergrund verschraubt und nimmt die COMPACT-Verbindungsklemmen der WAGO® 221-Serie auf. Verfügbar in drei Ausführungen, passend zur Polzahl deiner Klemme: 2-polig für 221-2411, 3-polig für 221-413 und 5-polig für 221-415.

Auf den Punkt

• Hält WAGO® 221 Verbindungsklemmen sicher und dauerhaft in Position
• Drei Ausführungen: 2-polig (221-2411), 3-polig (221-413), 5-polig (221-415)
• Schraubmontage auf jedem festen Untergrund
• Bis 450 V und 32 A
• Flammhemmender Kunststoff nach UL94 V2
• Farbe weiß – unauffällig in hellen Dosen, Gehäusen und Möbeln
• Zugentlastung: die Klemme sitzt fest, die Adern werden nicht mehr belastet

Warum ein Montageträger den Unterschied macht

Eine Verbindungsklemme allein hält die Adern – aber nichts hält die Klemme. In der Praxis führt das zu vier Problemen, die alle erst später auftreten:

• Zugbelastung. Jede Bewegung am Kabel überträgt sich direkt auf die Klemmstelle. Fixiert ist die Klemme, wandert die Zugkraft in den Träger statt in den Kontakt.
• Unordnung im Gehäuse. Fünf lose Klemmen in einer Abzweigdose lassen sich nicht mehr zuordnen. Fünf verschraubte Klemmen in einer Reihe schon.
• Fehlersuche. Bei einer LED-Installation mit mehreren Kreisen entscheidet die Ordnung darüber, ob eine Störung in zehn Minuten oder in zwei Stunden gefunden ist.
• Berührungsschutz und Optik. In offenen Gehäusen, Möbelaufbauten und Trockenbauhohlräumen wirkt eine fixierte Klemmenreihe fachgerecht – lose Klemmen wirken provisorisch.

Wo er in einer LED-Installation zum Einsatz kommt

Überall dort, wo mehrere Leitungen an einem Punkt zusammenlaufen:

• Am Sammelpunkt von Netzteil und Controller, etwa in einer Netzteil- und Controller-Box
• Bei der Verteilung eines Netzteils auf mehrere LED-Streifen-Abschnitte
• In Trockenbau- und Deckenhohlräumen, in denen später niemand mehr aufräumen kann
• Bei Treppenbeleuchtungen mit einer Treppenstufensteuerung, wo 15 und mehr Leitungspaare an einem Punkt ankommen
• In Möbeln und Vitrinen, wo die Verkabelung sichtbar bleibt

Gerade beim letzten Punkt lohnt sich die Investition: Bei einer Treppensteuerung sind nummerierte, fest sitzende Klemmen der Unterschied zwischen einer nachvollziehbaren Installation und einem Kabelknäuel, das beim ersten Defekt komplett neu aufgelegt werden muss.

Welche Ausführung brauchst du?

Die Polzahl des Trägers muss zur Polzahl der Klemme passen:

Du kannst mehrere Träger nebeneinander verschrauben und so eine geordnete Klemmenreihe aufbauen – Reihenfolge und Abstand bestimmst du selbst.

Technische Daten

Montage

Der Träger wird mit zwei Schrauben auf dem Untergrund befestigt. Schrauben und Dübel wählst du passend zum Material – Holz, Kunststoffgehäuse, Beton und Trockenbau verlangen jeweils anderes Befestigungsmaterial.

Anschließend wird die Verbindungsklemme in den Träger eingesetzt, bis sie hörbar einrastet. Sie lässt sich für Wartungsarbeiten wieder entnehmen, sitzt im Betrieb aber fest.

Ein Tipp aus der Praxis: Verschraube die Träger, bevor du die Adern in die Klemmen legst. Umgekehrt arbeitest du gegen die bereits angeschlossenen Leitungen und beschädigst leicht die Isolierung.

Häufige Fragen

Sind WAGO®-Klemmen im Lieferumfang enthalten?
Nein. Der Montageträger ist Zubehör – die Verbindungsklemmen der 221-Serie kaufst du separat oder verwendest bereits vorhandene.

Welche Klemme passt in welchen Träger?
Der 2-polige Träger (Artikel 700000) nimmt die WAGO® 221-2411 auf, der 3-polige (700001) die 221-413 und der 5-polige (700002) die 221-415. Achte beim Bestellen auf die Polzahl.

Kann ich den Träger auf eine Hutschiene setzen?
Dieser Träger ist für die Schraubmontage ausgelegt. Für die Montage auf einer DIN-Hutschiene führt WAGO® eigene Adapter.

Wie viel Strom darf über die Klemme laufen?
Der Träger ist für bis zu 450 Volt und 32 Ampere ausgelegt. Maßgeblich ist zusätzlich die Spezifikation der eingesetzten Klemme.

Ist der Kunststoff flammhemmend?
Ja, der Träger entspricht der Brandschutzklasse UL94 V2.

Brauche ich einen Träger pro Klemme?
Ja. Jeder Träger nimmt eine Klemme auf. Für eine Reihe von fünf Klemmen brauchst du fünf Träger, die du nebeneinander verschraubst.

Passendes Zubehör

• LED-Anschlusskabel – Zuleitungen in passendem Querschnitt
• LED-Streifen-Verbinder – Streifen verbinden ohne Löten
• Netzteil- und Controller-Box – geschützter Sammelpunkt für Netzteil und Steuerung
• 24-V-LED-Netzteile – passende Leistung für deine Installation
• Gesamtes LED-Zubehör – Verbinder, Kabel, Controller und Montagematerial

WAGO® ist eine eingetragene Marke der WAGO Kontakttechnik GmbH & Co. KG. Dieser Montageträger ist ein kompatibles Zubehörprodukt und kein Originalprodukt von WAGO®.
