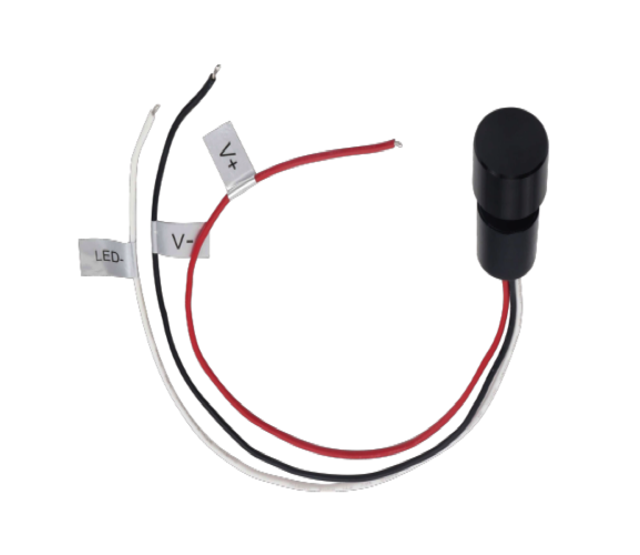

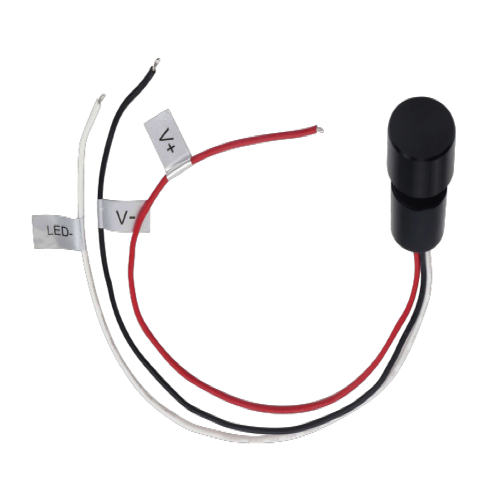

Mini LED-Einbaudimmer 12/24 V, 4 A – SBS002

Mini-Drehdimmer für 12- und 24-V-LED-Streifen

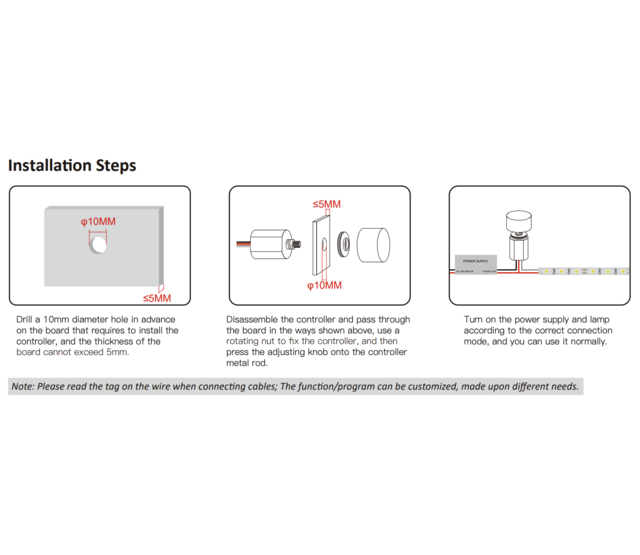

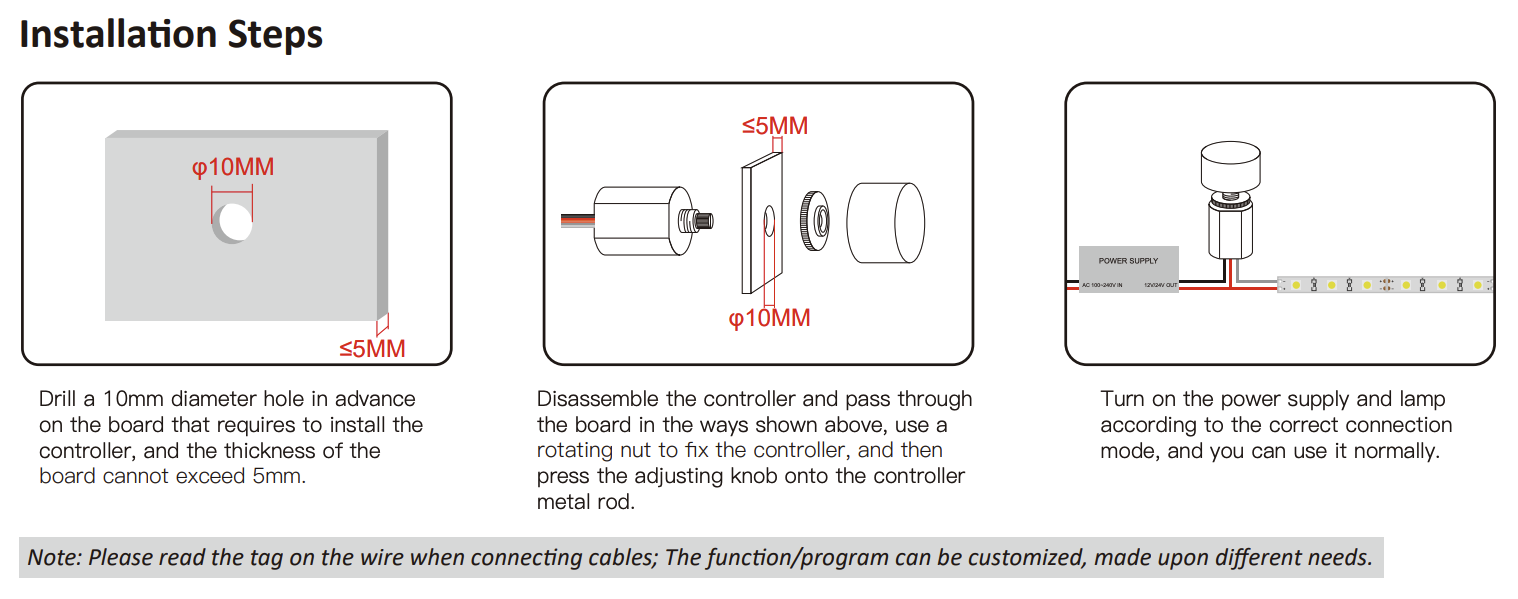

Der schwarze LED-Einbaudimmer SBS002 regelt die Helligkeit Ihrer LED-Beleuchtung direkt am Drehknopf. Er eignet sich für passende LED-Streifen mit 12 V oder 24 V Gleichspannung und lässt sich mit einem Bohrloch von 10 mm platzsparend einbauen.

Welche Leistung kann der Dimmer steuern?

Die maximale Strombelastung beträgt 4 A. Daraus ergeben sich abhängig von der Betriebsspannung folgende Leistungsgrenzen:

• 12 V DC: maximal 48 W Gesamtleistung
• 24 V DC: maximal 96 W Gesamtleistung

Rechnen Sie die Leistung aller angeschlossenen Streifen zusammen. Bei Angaben in Watt pro Meter multiplizieren Sie diesen Wert mit der angeschlossenen Länge. Die Summe darf die passende Leistungsgrenze nicht überschreiten.

Passendes Netzteil

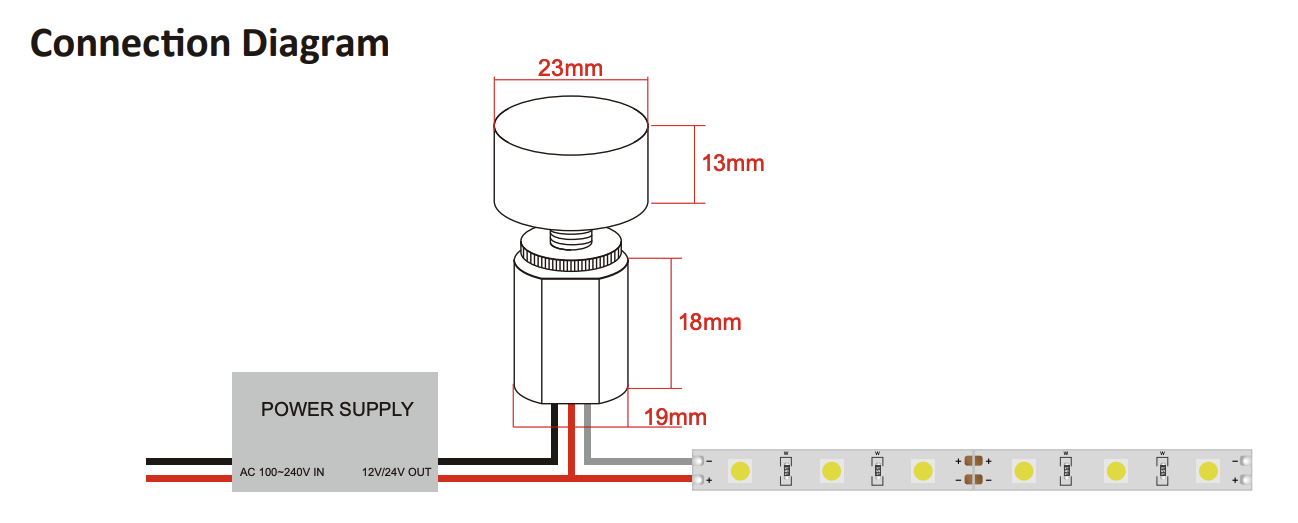

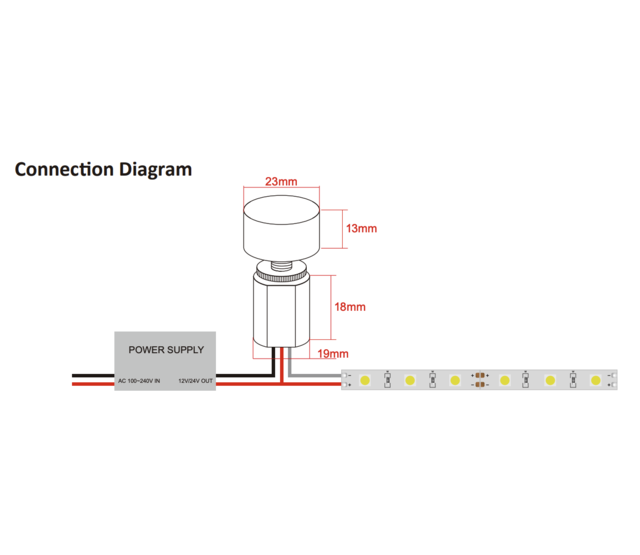

Verwenden Sie ein nicht dimmbares LED-Netzteil mit passender Ausgangsspannung. Die Helligkeit wird auf der Gleichspannungsseite zwischen Netzteil und LED-Streifen geregelt. Dieses Modell ist laut Produktangabe nicht für den Betrieb mit dimmbaren LED-Netzteilen vorgesehen.

Die Ausgangsspannung des Netzteils muss zur LED-Beleuchtung passen: 12 V für einen 12-V-Streifen oder 24 V für einen 24-V-Streifen. Der Dimmer ist kein Spannungswandler.

Technische Daten

• Modell: SBS002
• Bedienung: Drehknopf
• Farbe: Schwarz
• Betriebsspannung: 12 V oder 24 V DC
• Maximaler Strom: 4 A
• Bohrlochdurchmesser: 10 mm
• Schutzart laut Produktangabe: IP65
• Abmessungen: siehe Produktabbildung

Vor dem Einbau prüfen

Kontrollieren Sie Spannung, Gesamtleistung und den Platz hinter der Montagefläche. Führen Sie die Anschlüsse spannungsfrei aus und schützen Sie die Verbindungsstellen passend zur Einbausituation. Die Schutzart eines einzelnen Bauteils gilt nicht automatisch für die gesamte Installation.
